Skroef en moer vir spoorplaatsegment, spoorrol, snyrand

Skroef en moer vir spoorplaatsegment, spoorrol, snyrand

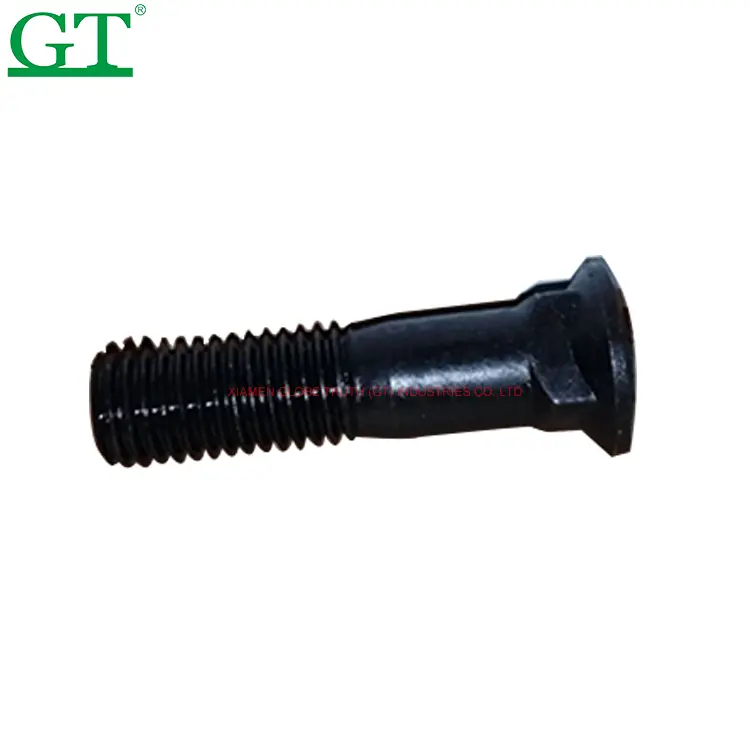

Wat is 'n segmentbout?
‘n Segmentbout is ‘n tipe vasmaakmiddel wat in swaar masjinerie gebruik word, veral in grondverplasingstoestelle soos graafmasjiene en buldozere. Dit is ontwerp om die segmente van die kettingband aan mekaar vas te maak.
D475-segmentbout & -moer
Grootte: M30×120 mm
Gewig: 1,24 kg
Graad: 12.9
Materiaal: 40Cr
Boutnommer: 198-27-32231

Oorsig
Aanbevole Produkte

Produkbesonderhede

Die standaardgroottes vir graafmasjien-boute en -mouers kan wissel afhangende van die vervaardiger en model van die graafmasjien. Gewone groottes sluit in M12, M16, M20 en M24.

Bolt and Nut for Track Shoe Segment Track Roller Cutting Edge

Stap-1: Roumateriaal-inspeksie en -berging

Roumateriaal vir die bout word deur die ontwerper gebaseer op die toepassing bepaal. Die materiaal wat gebruik gaan word, moet geïnspekteer word en dan moet ’n geskikte bergingsplek geïdentifiseer word om roesvorming te voorkom, terwyl behoorlike bedekking verskaf moet word.

Stap-2: Nie-gedraade / Onvoltooide boutvervaardiging

Giet- en smeeprosesse word hoofsaaklik in hierdie stadium gebruik. Ander metodes kan ook gebruik word:
1. Sintering
2. Prototipering (Snel)

Stap-3: CNC-bewerkings

Nadat die onderdeel deur middel van smee/gietprosesse vervaardig is, word dit dan gewoonlik deur CNC-bewerkings na die vereiste afmetings bewerk.
Die bewerkings wat hier gevolg word, is: puntmaak, vlakmaak en groefmaak.

Stap-4: Hittebehandeling

Hittebehandeling word na bewerking gedoen om die bevestigingsmiddels sterker te maak. Verharding- en aanluitingsbewerkings word uitgevoer.
Eerstens word verharding gedoen deur die bout tot ’n temperatuur van 850–900 °C te verhit en dan in die verkoelingsmedium te doop.
Tweedens word die bout weer herverhit om die baie geharde bout effens sagter te maak, sodat die bout steeds sterk bly. Herverhitting word gedoen om die brosigheid van die bout wat tydens verharding ontstaan het, te verminder.

Stap-5: Oppervlakafwerking

Daarna volg die oppervlakafwerkingsproses. Gewoonlik word ’n slypproses uitgevoer om die oppervlak gladter te maak volgens die spesifikasies vir oppervlakafwerking.

Stap-6: Draadrol

Nadat die proses voltooi is, word draadroling met twee stempels gedoen. Een is vasgestel en die ander is 'n bewegende stempel wat werklik druk op die boutstafies uitoefen en die drade vorm.

Stap-7: Bedekking

Na die draadroling word boutstafies en skroefvasmiddels bedek om roes en korrosie te voorkom. 'n Goed voorbeeld van boutbedekking is geomet-bedekking op boutstafies wat volgens die gespesifiseerde ure aan die SST (Soutspuittoets) getoets sal word.

Masjinerie genaamd FISCHERSCOPE word gebruik om die bedekkingdikte te bepaal, tesame met ander diktemeetinstrumente soos 'n bedekkingdiktemeter.

Stap-8: Inspeksie vir Vorm, Pasvorm en Funksie:

Nadat al die prosesse voltooi is, gaan die onderdeel laastens na inspeksie. Dit moet aan die volgende voldoen:
1. Draaimomenttoets, SST
2. Pasvorm met moer
3. Impaksterkte (Impak Charpy-toets)
4. Treksterktestoets (% verlenging van die bout)
5. Kernhardheid van bout
6. Laagdikte van bedekking
Dimensionele inspeksie ens.

Modelle wat ons kan voorsien

No	Naam	Grootte	No	Naam	Grootte
1	Noot	TB12NS	77	Bout	TB30*96B
2	Noot	TB14NH	78	Bout	TB30*168B
3	Noot	TB14NS	79	Bout	TB1/2*1.1/2B
4	Noot	TB16NS	80	Bout	TB1/2*1.57/64B
5	Noot	TB18NS	81	Bout	TB1*2.15/16B
6	Noot	TB19NS	82	Bout	TB1.3/8*5B
7	Noot	TB20NS(28S)	83	Bout	TB1*3.13/16B
8	Noot	TB20NS(30S)	84	Bout	TB1*3.35/64B
9	Noot	TB20NS-30S25H-GETT	85	Bout	TB1*3.3/16B
10	Noot	TB22NS	86	Bout	TB1*4.27/32B
11	Noot	TB24NS	87	Bout	TB1*4.52/64B
12	Noot	TB24NH	88	Bout	TB1*5.53/64B
13	Noot	TB27NH	89	Bout	TB1*5.9/16B
14	Noot	TB27NS	90	Bout	TB1.1/4*7B
15	Noot	TB27NU)	91	Bout	TB1.1/4*4.9/16B-CTP
16	Noot	TB30NU	92	Bout	TB1.1/8*3.25/32B
17	Noot	TB1NU	93	Bout	TB1.1/8*3.39/64WB
18	Noot	TB1NS	94	Bout	TB1.1/8*4.13/32B
19	Noot	TB1/2NS	95	Bout	TB1.1/4*4.9/16B
20	Noot	TB1/2NT	96	Bout	TB1.1/8*5.15/32B
21	Noot	TB1.1/8NU	97	Bout	TB1.1/8*5.9/32B
22	Noot	TB3/4NS	98	Bout	TB1.1/8*6.29/64B
23	Noot	TB5/8NH	99	Bout	TB3/4*2.13/32B
24	Noot	TB5/8NS	100	Bout	TB3/4*2.13/64B
25	Noot	TB7/8NS	101	Bout	TB3/4*2.3/8B
26	Noot		102	Bout	TB3/4*2.3/4B
27	Noot	TB7/8NU	103	Bout	TB3/4*4.1/8B
28	Noot	TB9/16NH-CTP	104	Bout	TB3/4*4.9/64B
29	Noot	TB9/16NS	105	Bout	TB3/4*57B
30	Bout	TB12*40B	106	Bout	TB3/4*67B
31	Bout	TB14*35B	107	Bout	TB3/4*74B
32	Bout	TB14*45B	108	Bout	TB3/4*2.35/64B
33	Bout	TB14*48B	109	Bout	TB3/4*2.5/32B
34	Bout	TB14*85B	110	Bout	TB3/4*2.7/16B
35	Bout	TB16*48B	111	Bout	TB3/4*3.9/64B
36	Bout	TB16*53B	112	Bout	TB3/4*3.5/8B
37	Bout	TB16*182B	113	Bout	TB3/4*3.57/64B
38	Bout	TB18*55B	114	Bout	TB3/4*5.1/2B
39	Bout	TB18*57B	115	Bout	TB5/8*1.1/2B
40	Bout	TB18*59B	116	Bout	TB5/8*1.31/32B
41	Bout	TB18*60B	117	Bout	TB5/8*1.3/4B
42	Bout	TB19*69B	118	Bout	TB5/8*1.35/36B
43	Bout	TB19*98B	119	Bout	TB5/8*48B-GETT
44	Bout	TB20*55B/WB	120	Bout	TB5/8*2.19/32B
45	Bout	TB20*56WB	121	Bout	TB5/8*2.3/32B
46	Bout	TB20*60B (TST)	122	Bout	TB5/8*2B
47	Bout	TB20*60B (Engels)	123	Bout	TB5/8*2.5/32B
48	Bout	TB20*63B	124	Bout	TB5/8*2.7/64B
49	Bout	TB20*62B	125	Bout
50	Bout	TB20*63B-CTP	126	Bout	TB5/8*2.7/8B
51	Bout	TB20*65B	127	Bout	TB5/8*3B
52	Bout	TB20*68B	128	Bout	TB5/8*3.1/2B
53	Bout	TB20*105B	129	Bout	TB5/8*3.1/4B
54	Bout	TB20*117B	130	Bout	TB5/8*3.3/8B
55	Bout	TB20.5*55B	131	Bout
56	Bout	TB22*56WB	132	Bout	TB5/8*3.9/16B
57	Bout	TB22*59B	133	Bout	TB5/84.516B
58	Bout	TB22*65B	134	Bout	TB7/8*2.21/32B
59	Bout	TB22*67B	135	Bout	TB7/8*3.11/32B
60	Bout	TB22*70B	136	Bout
61	Bout	TB22*73B	137	Bout	TB7/8*3.13/32B
62	Bout	TB22*73B-CTP	138	Bout	TB7/8*3.13/32B-CTP
63	Bout	TB22*115B	139	Bout	TB7/8*3.25/32B
64	Bout	TB241.5129B	140	Bout	TB7/8*3.27/64B
65	Bout	TB24*65B	141	Bout	TB7/8*3.3/4B
66	Bout	TB24*67B	142	Bout	TB7/8*4.27/32B
67	Bout	TB24*75WB	143	Bout	TB7/8*4.3/4B
68	Bout	TB24*76.2B	144	Bout	TB7/8*5B
69	Bout	TB24*81B	145	Bout	TB7/8*5.5/64B-CTP
70	Bout	TB24*79B	146	Bout	TB9/16*1.5/8B
71	Bout	TB27*82B	147	Bout	TB9/16*1.15/16B
72	Bout	TB27*90B	148	Bout	TB9/16*3B
73	Bout	TB272150B	149	Bout	TB9/16*2.7/8B
74	Bout	TB271.5154B	150	Bout	3/4-10*190,3=CTP
75	Bout	TB3/4*57B	151	Bout	VIERK3/4*2.1/8B-CTP
76	Bout	TB7/8-14*129 lank	152	Bout	3/4-16*91-CTP
