Fråga ingenjören: Vilka material och värmebehandling gör att en löphjulsrull håller länge?

Nyckelmaterial för Löphjul för skottkärra/grävmaskin Tillämpningar

Översikt över vanliga legeringsstål: 40CrMo, 42CrMo, 40Mn2 och 50Mn

De banares rullare som används på traktorer och grävmaskiner är kraftigt beroende av specifika legeringsstål såsom 40CrMo, 42CrMo, 40Mn2 och 50Mn eftersom dessa material har rätt balans mellan styrka och motståndskraft mot slitage. De flesta av dessa stål har en kolhalt som varierar från cirka 0,35 % upp till cirka 0,55 %, samt viktiga legeringsämnen såsom krom, molybden och mangan som är blandade i. Ta till exempel 42CrMo som vanligtvis innehåller mellan 0,38 % och 0,45 % kol tillsammans med cirka 0,90 % till 1,20 % krom, vilket gör det mycket bra på att härda igenom hela materialet. Under tiden skiljer sig 50Mn ut genom sin ökade manganhalt (även den cirka 0,90 % till 1,20 %), vilket ger det överlägsen ytstelthet när det gäller att hantera de tuffa slipande förhållanden som utrustningen ofta ställs inför i verkliga driftsförhållanden.

Jämförande analys av mekaniska egenskaper i banares stål

• 40CrMo : Draghållfasthet 980–1 180 MPa, lämplig för medelhög belastning
• 42crmo : Erbjuder överlägsen hållfasthet (1 080–1 220 MPa draghållfasthet) och trötthetsmotstånd
• 50 min : Uppnår hög ytthärdhet (HRC 55–60) men har lägre slagseghet än kromlegerade stål

Industristudier visar en 23 % ökning av servicelevnad när man byter från 40Mn2 till 42CrMo i högimpacts miljöer.

Varför 42CrMo är att föredra för högspända hyttar och skottkärror

När det gäller material för applikationer med hög belastning sticker 42CrMo ut på grund av sin stabilitet när den utsätts för upprepade belastningar över tid. Tester på delar från tunga maskiner visar att legeringens nitrerade martensitstruktur faktiskt stoppar sprickutbredning cirka 34 procent bättre än vad 50Mn gör. Det gör en stor skillnad vad gäller långsiktig hållbarhet. Intressant är också hur krom samarbetar med molybden för att förbättra motståndet mot rost och korrosion. Denna kombination visar sig särskilt användbar i fuktiga miljöer eller vid exponering för saltvatten, såsom de hårda förhållandena vid kustgruvor där utrustningen ständigt möter tuffa påfrestande element.

Kol- och legeringsinnehållets roll för slitstyrkan hos löphjul

Kolinnehåll (vanligtvis 0,40–0,50 %) påverkar direkt hårdheten, medan legeringselement förbättrar sekundära prestandaegenskaper:

• Krom (0,9–1,2 % i 42CrMo): Ökar härdbarheten och oxidationståndet
• Molybden (0,15–0,25%): Förfinar kornstruktur, förbättrar brottseghet

Denna kombination ger en nötningseffekt på 0,0018 mm³/Nm vid ASTM G65-testning, vilket är 40% bättre än oleggerade stål.

Mikrostrukturoptimering av stål för förbättrad hållbarhet och längre livslängd

Kontrollerad värmebehandling producerar bainitiska eller återhämtade martensitiska mikrostrukturer. I bänkskivor erhålls en skivmartensitstruktur med 10–15% kvarvarande austenit optimal spänningsfördelning. Framsteg inom termomekanisk bearbetning har förlängt komponentlivscykler med 19% i fälttester, särskilt under kombinerade torsions- och axialbelastningar som är vanliga i schaktmaskiners underställ.

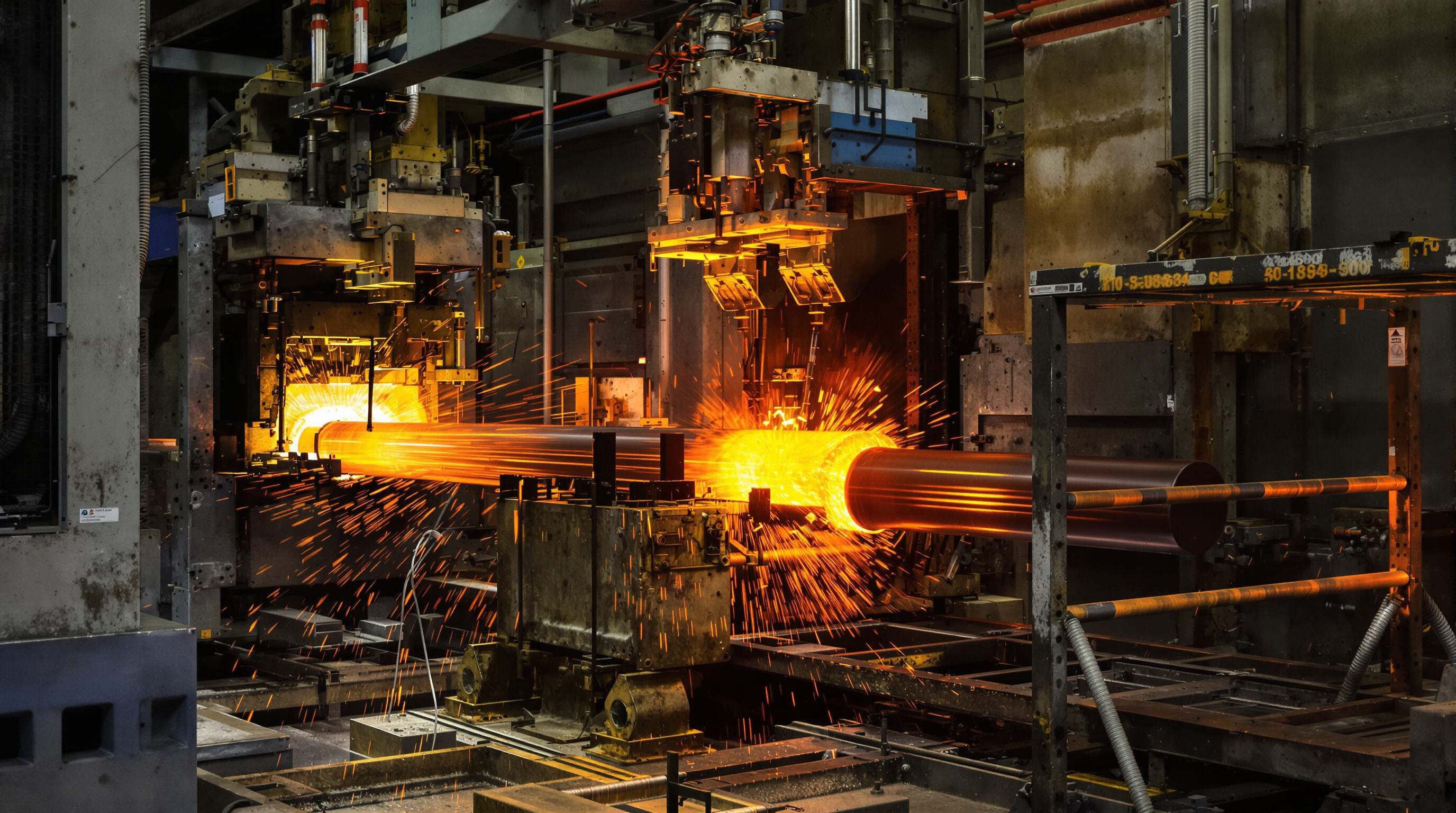

Nedbrytning och återhämtning: Kärntekniker i värmebehandling av bänkskivor

Snabbhärdning kyler snabbt legerade stål som 42CrMo och 50Mn för att bilda en martensitisk struktur, vilket ger en yt hårdhet på upp till 58–62 HRC. Efterföljande temperering vid 400°C–600°C minskar sprödhet genom att kolatomer omfördelas, vilket bevarar kärnans seghet som är avgörande för skottkärrans löp hjul som arbetar på ojämn mark.

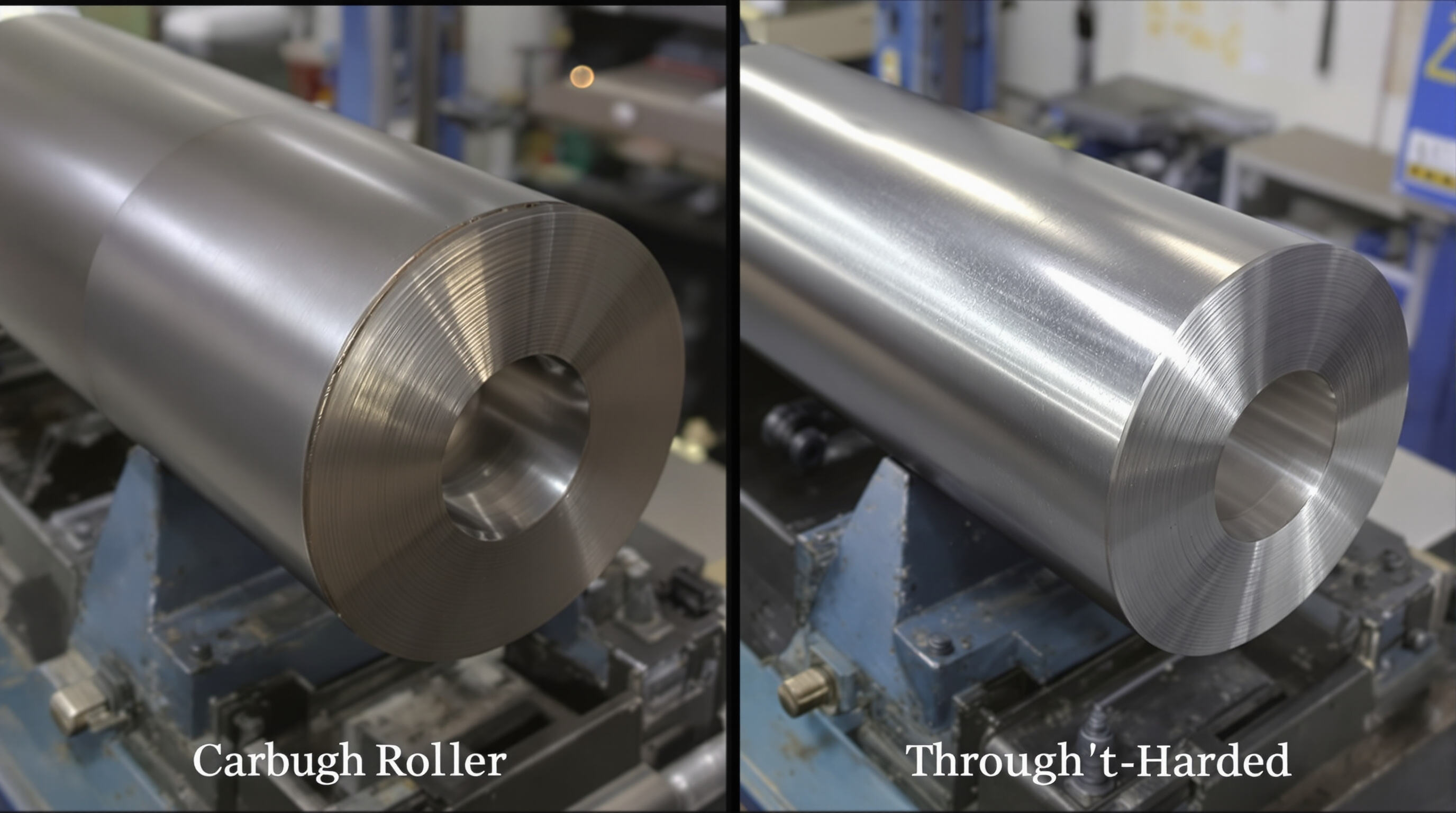

Carbonering vs. Helhärdning: Välj rätt metod för nötning motstånd

När det gäller undercarriagehjul till grävmaskiner som behöver hantera konstant tryck, så ger genomhärdning en ganska jämn hårdhetsnivå mellan 50 och 55 HRC, vilket fungerar mycket bra för dessa tillämpningar. Ythärdning tar saken ett steg vidare genom att skapa ett hårdare ytmaterial som kan nå upp till 60 HRC samtidigt som kärnan förblir segare och mer böjlig. Fälttester visar att dessa ythärdade komponenter håller cirka 18 procent längre när de används i sandiga förhållanden där slitage är ett stort problem. Kompromissen? Samma ythärdade hjul tenderar att spricka lättare vid plötsliga tunga påfrestningar jämfört med de genomhärdade motsvarigheterna, något som många underhållsteam märkt efter årsdrift av maskinerna.

Hur temperering minskar sprödheten utan att påverka ytshårdheten

Efterhärdning omvandlar spröd martensit till segare upptempererad martensit, behåller cirka 90 % av den ursprungliga hårdheten samtidigt som sprickresistansen förbättras markant. För bana- eller löpåsar som används i underkylta förhållanden (under -20°C) ökar tvåstegstemperering vid 200°C och 550°C Charpy-impactsegheten med 30 % utan att nötningsegenskaperna försämras.

Påverkan av värmebehandling på de mekaniska egenskaperna hos 40CrMo och 50Mn

När vi använder kontrollerad oljekylning vid cirka 850 grader Celsius uppnår 40CrMo en sträckgräns på minst 980 MPa, vilket gör detta material idealiskt för de riktigt tuffa jobben i tunga schaktmaskiner. Å andra sidan fungerar vattenkylning bra med 50Mn-stål för att få en mycket högre hårdhet mellan 55 och 58 på Rockwell-skalan. Men det finns en baktanke här. Processen kräver mycket noggrann återhämtningsglödgning, annars kan dessa komponenter få problem med spänningskorrosion särskilt när de används nära kustlinjer där saltvattenexponering är vanligt. När vi tittar på utmattningstester visar något intressant sig också. Efter att ha varit under belastning i 15 000 timmar rakt av, behåller 42CrMo-valsar cirka 95 procent av sin ursprungliga kapacitet. Det är faktiskt en förbättring med 22 procent jämfört med liknande delar tillverkade av 50Mn-stål.

Konfliktanalys: Risker med överhämtningsglödgning i applikationer för tunga löpbanor

Mjukgörning ovan 650°C kan sänka hårdheten hos 42CrMo-ytor med 12–15 HRC, vilket ökar slitage i krävande gruvdrift. Nyligen forskning visar dock att förlängd lågtemperatur-mjukgörning (230°C i 8 timmar) effektivt minskar restspänningar utan att förlora hårdhet – en avgörande fördel för extra stora löp hjul i 80-tonsexkavatorer.

Slitagebeständighet, Seghet och Långlivade löp hjul under hårda förhållanden

Fältresultat för 42CrMo-löp hjul under abrasivt och stötbelastning

42CrMo-löp hjul presterar utmärkt i högspända miljöer tack vare sin balanserade mikrostruktur och legeringsinnehåll. De tål abrasiva partiklar och stötbelastningar över 750 MPa utan att flagna. Fälttester visar att dessa hjul behåller 92% av sin ursprungliga diameter efter 2 000 timmar i stenbrott – 15% bättre än standardvarianten 40Mn2.

Samband mellan yt hårdhet och slitagebeständighet hos exkavatorns löp hjul

Ythållighetshårdhet (58–62 HRC) korrelerar starkt med nötningstånd. Dock ökar risken för sprödhet med 30% vid nivåer över 64 HRC, enligt metallurgiska analyser. Avancerad värmebehandling uppnår optimala hårdhetsgradienter, vilket säkerställer undersurfacehållfasthet (±40 J Charpy-impaktvärden) samtidigt som ytor med hög nötningsmotstånd bevaras under förhållanden med mycket berg.

Balans mellan hållfasthet och brottmotstånd i applikationer med hög påverkan

Modern design av löpghjul övervinner kompromissen mellan hållfasthet och hårdhet genom:

• Mikrolegering med krom (1,2–1,5 %) och molybden (0,2–0,3 %)
• Kontrollerade härdningshastigheter (50–80 °C/s)
• Residuala tryckspänningar (-800 till -1 200 MPa) inducerade genom kulsmällning

Den integrerade metoden minskar spänningskoncentration med 40 % jämfört med konventionella genomhärdade komponenter.

Långlivshetsdata: Livscyklar för löpghjul med optimerad värmebehandling

Korrekt värmebehandlade 42CrMo löp hjul håller 8000–10 000 driftstimmar i skottkärrar – 60 % längre än ouppvärmda komponenter. Precisionssvarvning efter behandlingen säkerställer en dimensionell noggrannhet på ±0,05 mm, vilket förhindrar ökad slitage i banans kedjesystem. Nyliga data visar att optimerade löphjul minskar bytefrekvensen med 35 % under typiska schaktmaskinöverhållscyklar.

Efterbehandling och verklig prestanda hos högdurabla löphjul

Strålsändning och ytrullning: förbättrad utmattningslivslängd

Strålsändning introducerar tryckspänningar i ytorna som fördröjer sprickinitiering med upp till 300 % i skottkärrars löp hjul. Ytrullning ökar ytterligare hårdheten med 15–20 % i 42CrMo-komponenter. Tillsammans minskar dessa processer den abrasiva slitagehastigheten med 34 % i krossverksoperationer, enligt ASTM G65-2022-testning.

Precisionssvarvning efter värmebehandling för att upprätthålla dimensionell stabilitet

CNC-bearbetning efter temperering säkerställer toleranser på ±0,01 mm, vilket är avgörande för tillförlitlig prestanda hos bana rullare. Felaktig bearbetningsordning kan orsaka 0,3 mm böjning i 50Mn-komponenter under härdning – tillräckligt för att öka kedjans slitage med 60 %. Ledande tillverkare använder idag lasermätningssystem under processen för att upprätthålla geometrisk integritet.

Case Study: Material- och processoptimering inom tung maskinindustri

När tillverkare kombinerade traditionella cementerings- och kulblästringsmetoder med moderna AI-styrda magerhetsprocesser för 42CrMo-grävmaskinslänkar, såg de imponerande resultat. Tester som utfördes under 2023 visade att dessa behandlade komponenter hållde cirka 40 % längre när de utsattes för vanliga laster om 12 ton under drift. Laboratorieanalyser med Charpy-slagningsförsök avslöjade bättre motstånd mot sprickbildning och uppnådde en energiabsorption på cirka 58 joule även vid fryspunkten på minus 20 grader Celsius. Kostnadsbesparingarna var lika imponerande för gruvföretag som tillämpade detta tillvägagångssätt, och minskade de årliga ersättningskostnaderna med cirka sju hundra fyrtio dollar per enskild länkenhet över hela deras flotta.

Vanliga frågor

Vilka är de primära materialen som används för länkar i skottkärror och grävmaskiner ?

De primära materialen som används för löp hjul i traktorer och grävmaskiner är legeringsstål såsom 40CrMo, 42CrMo, 40Mn2 och 50Mn. Dessa material väljs för sitt höga hållfasthet och slitstyrka.

Varför föredras 42CrMo-legeringsstål för högspänningsapplikationer?

42CrMo föredras för högspänningsapplikationer på grund av sitt stabila beteende under upprepade belastningar, överlägsen sprickresistens och förbättrad motståndskraft mot rost och korrosion tack vare sitt innehåll av krom och molybden.

Vad är fördelen med att använda cementerade jämfört med genomhärdade löphjul?

Cementerade löphjul har ett hårdare ytmaterial som förbättrar slitstyrkan, vilket gör att de håller längre i slitageutsatta förhållanden. De kan dock lättare spricka vid plötsliga tunga påfrestningar jämfört med genomhärdade hjul.

Hur påverkar värmebehandling de mekaniska egenskaperna hos löphjul?

Värmebehandling, såsom härdning och åglödgning, påverkar banaleder genom att öka ytans hårdhet, minska sprödheten och förbättra krossmotståndet samt den övergripande tenaciteten.
