Bogie-onderdele is noodsaaklike komponente van spoorweg- en kettingvoertuig-bogies, wat strukturele, meganiese en dinamiese funksies vervul. Ons produkreeks sluit presisie-ontwerpte onderdele soos die volgende in:
Bogie-minuut, Bogie-pen, Kap-idler, Kap-rol, Gids, Plaat, Inset
Hierdie komponente word gebruik in spoorwegrolmaterieel, mynvoertuie, beweegbare toerusting en ander swaar-gebruik-chassisstelsels.
1. Klein bogie-eenheid
Funksie: Die "klein bogie-eenheid" verwys gewoonlik na 'n kompakte bogie-opstelling of subeenheid wat in ligte spoor- of industriële vervoerstelsels gebruik word.
Toepassing: Ligte spoorwaens, ondergrondse mynvoertuie en fabriekshuttle-dienste.
Kenmerke:
Modulêre en kompakte ontwerp vir maklike integrasie;
Aanpasbare wielbasis en wielgrootte;
Materiaal: Hoë-vastheid strukturele staal of hittebehandelde gelegeerde staal;
Oppervlakbehandeling: Sandstraling, elektriese lakbedekking (e-coating) of poeierlakbedekking vir korrosiebeskerming.
2. Bogie-pen
Funksie: 'n Kritieke pen wat die onderstel aan die voertuigraam verbind, wat beheerde rotasiebeweging en lasoordrag toelaat.
Prestasievereistes:
Hoë Slijtstand;
Presisiepasvorm vir rotasie-stabiliteit;
Materiaal: 40Cr-, 42CrMo-legeringsstaal met uitharding en aantering;
Meganiese versnellingstoleransie: ISO H7/h6, oppervlakafwerking ≤ Ra0,8 µm;
Hittebehandeling: Induksieharding of karboniseringsbehandeling beskikbaar.

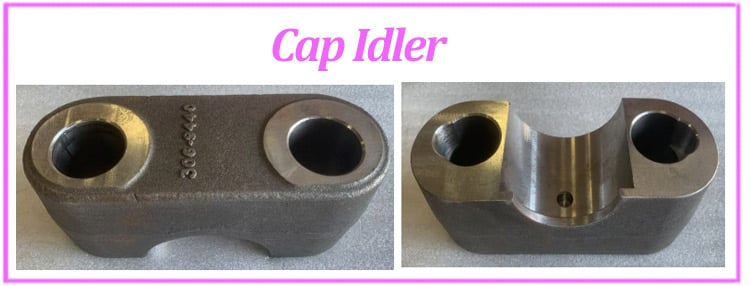

3. Kaplooprol
Funksie: Beskerm en seal die einde van die looprol om stof en ander besoedelende materiale te keer om die laerhuis in te dring.
Struktuur:
Gesmeed of gegiet as 'n enkele eenheid;
Ontwerp met sealspore vir O-ring- of olieseëls;
Toepassing: Gesporeerde onderstelle, mynlokomotiewe;
Materiaal: Smeeryster, gegote staal of versterkte polimere;
Seëlopsies: Nitril- of fluoorrubberolie-seëls, opsionele smeerdergate.

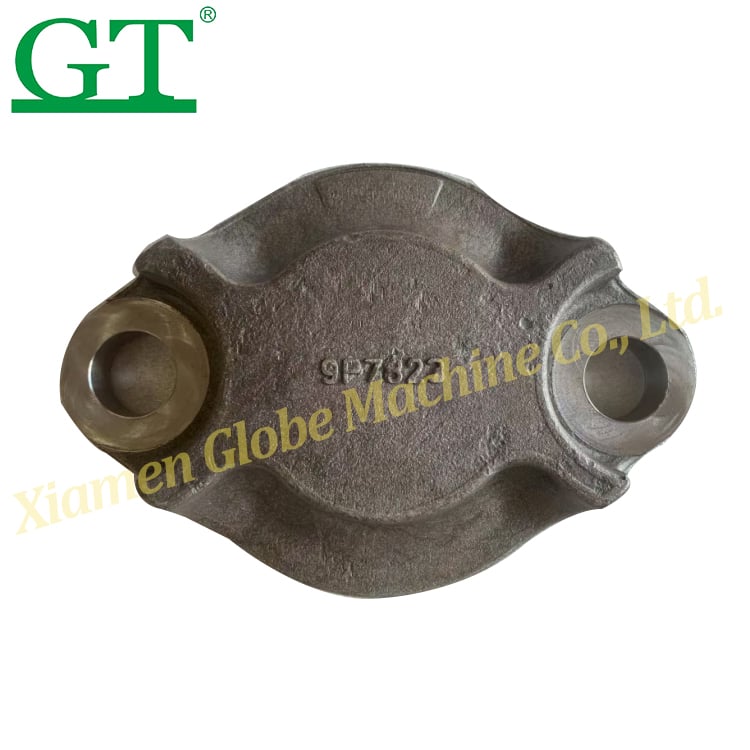

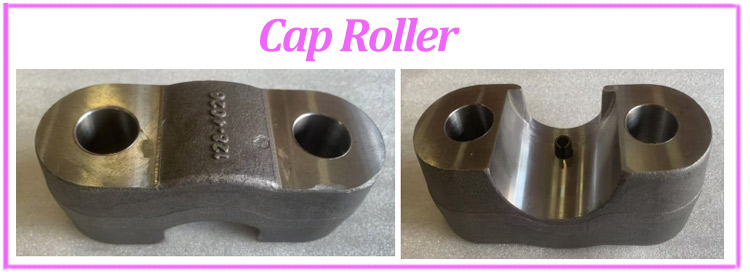

4. Kaprol
Funksie: Bedek die rolendeinde, verseker vetbehoud en beskerm teen rommel.
Ontwerp:
Gewoonlik met skroewe vasgemaak of vasgeklik;
Opsionele vetkop of smeeropening;
Materiaal: Medium-koolstofstaal, ingenieursplastiek of geleenstaal;
Oppervlaktebehandeling: Fosfatering, poederverf of galvanisering.

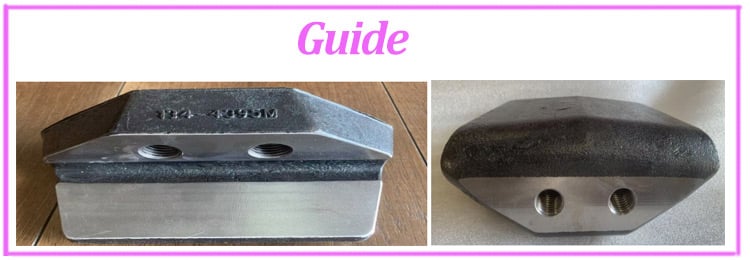

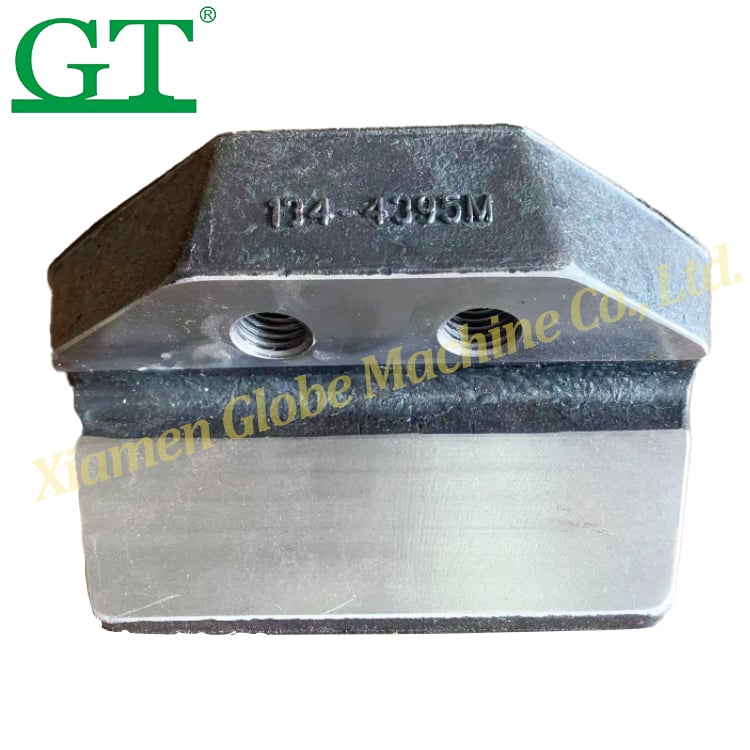

5. Rigter
Funksie: Verseker laterale uitlyning van die onderstel binne die voertuigstelsel, stabiliseer beweging en verminder ontspooringsrisiko.
Tipes:
Sygidsblokke;
Skyfbusgidsse;
Materiaalopsies:
Brons- of koperlegering (self-smeer tipe);
PTFE-samestellings;
Hittebehandelde koolstofstaal;
Montasie: Gelas of gevurk volgens konfigurasie.

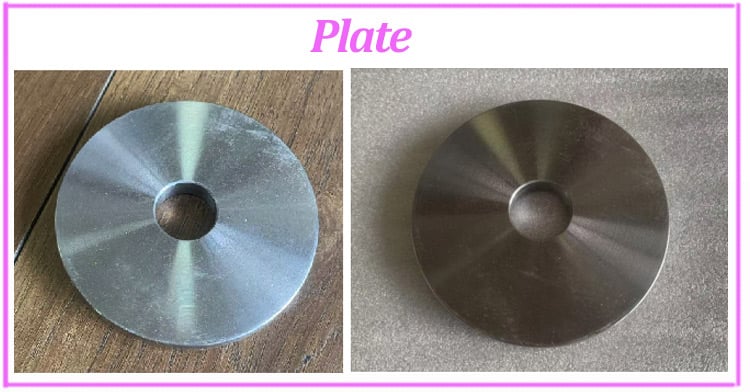

6. Plaat
Funksie: Strukturele versterking tussen die onderstel en die romp, wat help om die las te versprei en spanning te absorbeer.
Tipes:
Versterkingsplate;
Monteerbasisplate;
Ontwerpoorwegings:
Geoptimaliseerde dikte en ribpatrone;
Presisie-geboor gat vir akkurate installasie;
Materiaal: Q235, Q345B of slytvas staal (NM400/NM500);
Afwerking: Warm-dompel galvanisering of industriële verfstelsels.
Modelle wat ons kan voorsien
| DES | Nommer | Toepassing |
| ONDERSTEL MINOR | 7T8555 | D8T D8R D8N |
| ONDERSTEL MINOR | 7T5420 | D9R D9N |
| ASPIN | 7T9307 | D8T D8R D8N |
| ASPIN | 7T9307 | D9R D9N D9L |
| ASPIN | 7T9309 | D10N D10R D11T |
| ASPIN | 7T9311 | D11T |
| DEKSELLOPER | 9W4478 | D8N D8L D9N |
| Kaprol | 1311651 | D8T D8R D8N D9R |
| Kaprol | 1311650/6T4964 | D10N, D10R, D10T, |
| Kaprol | 6T4504 | D8N D9N |
| Gids | 1844395 | D8N D9R D9N |
| Gids | 1844396 | D9L D10N D10R |
| Gids | 1873298 | D11N, D11R, D11T |
| Gids | 2482987 | D8N D8R D8R II D8T |
| Plaat | 7G5221 | D8 D9 D10 |
| SPOORPIN | 2P9486 | D8H D8K |
| SPOORPIN | 6Y2143 | D9N D9R |
| Invoeg | 9W4481 | D8L D8N D8R D8T D9N D9R D9T |
| Invoeg | 9W4489 | D10N D10R D10T D9L |
| Invoeg | 6T1261 | D9L |
| Invoeg | 6T1263 | D8L |
| ASSEMBERDELE VIR KOMATSU D275 D375 D475 | ||
| ONDERSTEL MINOR | 17M-30-56122 | D275 |
| ONDERSTEL MINOR | 195-30-66520 | D375 |
| ASPIN | 17M-30-56201 | D275 |
| ASPIN | 195-30-62400 | D375 |
| ASPIN | 198-30-32900 | D475 |
