PULSANTI D'USURA/ANELLi
Molto facile da usare, nessun preriscaldamento o post-riscaldamento necessario durante la saldatura. Disponibile in diametri da 60 mm fino a 150 mm.
Forma tonda bombata e piatta: soluzione perfetta per applicazioni a contatto con il terreno, come su denti di adattatori, pale, benna, attrezzature pesanti per movimento terra, ecc.
BARRA D'USURA CHOCKY
Lo spessore standard delle barre Chocky è di 23 mm, la lunghezza standard è di 240 mm,
la larghezza può variare da 25 mm a 150 mm. Possiamo produrre anche su richiesta speciale.
1.Materiale:
Ghisa bianca ASTM A532 15/3 CrMo, base in acciaio dolce
2. Composizione chimica
| C | Cr | Mn | Mo | Cu | P | Sì | S |
| 2.5-3.5 | 15-18 | 0.5-1.0 | 0.5-2.5 | 0.5-1.0 | 0,02 mass | 0.5-1.0 | 0,02 mass |
3. Proprietà meccaniche
1) Resistenza a trazione: 630 MPa min.
2) Resistenza al taglio: 250 MPa min.
3) Durezza: 63 HRC min.
4. Pulsante d'usura
| Articolo n. | Dimensioni(mm) | Dimensioni(MM) | N.w. ((kg) | |||
| A | B | C | P | |||
| WB 60 | ø60x27 | 60 | 27 | 17 | 10 | 0.7 |
| WB 75 | ø75x27 | 75 | 27 | 17 | 10 | 0.9 |
| WB 90 | ø90x27 | 90 | 27 | 17 | 10 | 1.2 |
| WB 110 | ø110x32 | 110 | 32 | 20 | 12 | 2.1 |
| WB 115 | ø115x32 | 115 | 32 | 20 | 12 | 2.5 |
| WB 150 | ø150x41 | 150 | 41 | 25 | 16 | 5.7 |

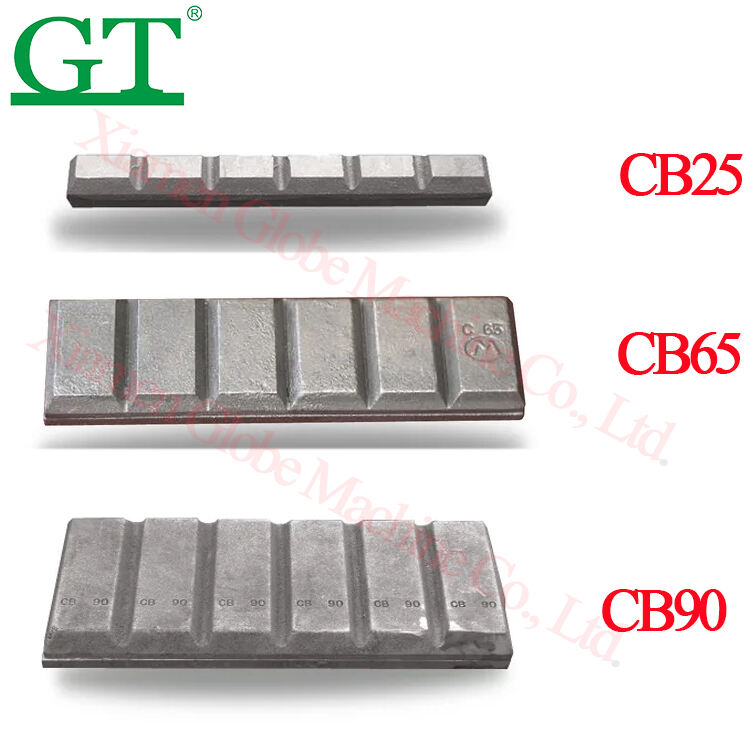

5. Barra Usura Chocky
| Articolo n. | Dimensioni(mm) | Dimensioni (mm) | N.w. ((kg) | ||||
| A | B | C | P | E | |||
| CB 25 | 240x25x23 | 240 | 25 | 15 | 8 | 23 | 0.9 |
| CB 40 | 240x40x23 | 240 | 40 | 15 | 8 | 23 | 1.5 |
| CB 50 | 240x50x23 | 240 | 50 | 15 | 8 | 23 | 1.9 |
| CB 65 | 240x65x23 | 240 | 65 | 15 | 8 | 23 | 2.5 |
| CB 80 | 240x80x23 | 240 | 80 | 15 | 8 | 23 | 3.2 |
| CB 90 | 240x90x23 | 240 | 90 | 15 | 8 | 23 | 3.5 |
| CB100 | 240z100x23 | 240 | 100 | 15 | 8 | 23 | 3.9 |
| CB 130 | 240x130x23 | 240 | 130 | 15 | 8 | 23 | 5.2 |
| CB 150 | 240x150x23 | 240 | 150 | 15 | 8 | 23 | 7.3 |

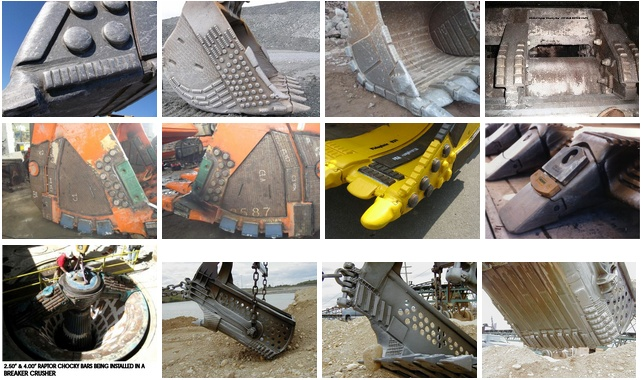

6.Applicazione della barra di usura e del pulsante di usura Chocky
