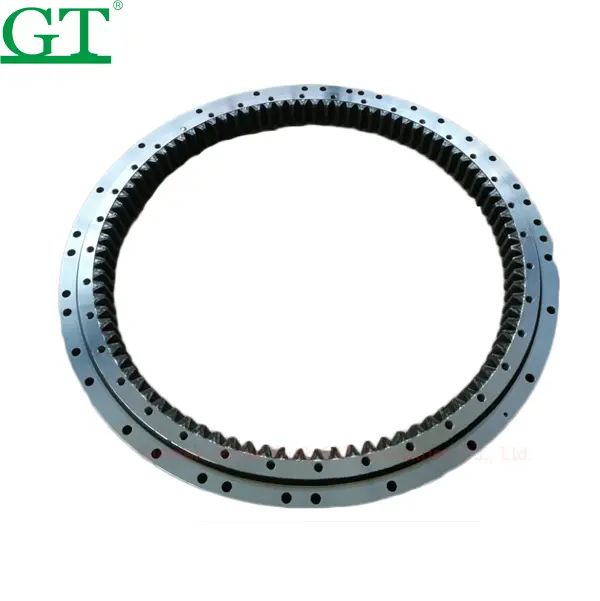

Altu sendotasuneko altzairuzko biraketa-eragilea lehiozko makina baterako: Doosan DX225

Altu sendotasuneko altzairuzko biraketa-eragilea lehiozko makina baterako: Doosan DX225

Lerro bakarreko lau puntutan kontaktua duten bola-biraketa-erremintak bi eserleku-eraztunek osatuta daude. Diseinu konpaktua eta pisu arina ditu.
Bolak zirkularraren laster-eraztunarekin lau puntutan kontaktuan daude, non indar axiala, indar erradiala eta emaitza-momentua aldi berean jasaten diren.
Biraketa-konbentorea, soldadura-arma eta posizio-egokitzaileak, kranak (astunak ez direnak), abarkadoreak eta beste makina ingeniaritzeko batzuk erabiltzeko erabil daitezke.

Gainberri
Gomendatutako produktuak

Produktu Deskribapena

Mota: Biraketa-erreminta

Aplikazio-eremuak: Fabrika industrialak, janari eta edarien fabrikak, eraikuntza-lanak, energia eta meategiak, meategiak, metalurgia, petrolioaren industria, kimika-industria

Marka izena: LIANDONG

Modelo-zenbakia: Rolagailuzko biraketa-erremintak / pertsonalizatua

Ezaugarriak: ROLAGAILU-GURDI BIKOITZAK, soinu gutxikoak, bibratzio gutxikoak, zehaztasun handikoak

Engranaje aukerak: Barne eta kanpoko engranajeak

Itxurapen mota: Pertsonalizatua

Materiala: 50Mn / 42CrMo / GCr15 / GCr15SiMn

Paketea: Adituen esportazio-paketea

Ziurtagiria: SGS, ISO9001:2000

MOQ: 1 multzo

Entrega-denbora: 15–45 egun

Aplikazioa: Meatzaritza, metalurgia, petrolio, etab.

OEM eta ODM: Ongi etorri

Buruaren diametroa: 90 mm–7500 mm

Kanpoko diametroa: 100 mm–9000 mm

Lerro bakarreko lau puntutan kontaktua duten bola-biraketa-erremintak bi eserleku-eraztunek osatuta daude. Diseinu konpaktua eta pisu arina ditu.

Bolak zirkularraren laster-eraztunarekin lau puntutan kontaktuan daude, non indar axiala, indar erradiala eta emaitza-momentua aldi berean jasaten diren.

Biraketa-konbentorea, soldadura-arma eta posizio-egokitzaileak, kranak (astunak ez direnak), abarkadoreak eta beste makina ingeniaritzeko batzuk erabiltzeko erabil daitezke.

High strength steel slewing bearing for excavator Doosan DX225

Biraketa-erreminten piezak iraulketa-erremintentzat

Neurriak					Muntaketarako dimentsioak			Loien Zenbakia		Engranaje-parametroak				Izendapenak
mm					mm			Loien Zenbakia		m. Zer da hori?	mm	z	mm
D. Ez	d. Ez	T	H	h	D1	d1	dN	n	n1	m. Zer da hori?	Da	z	b
662	458	80	70	10	626	494	18	20	4	5	689	135	60	011.30.560
662	458	80	70	10	626	494	18	20	4	6	688.8	112	60	012.30.560
732	528	80	70	10	696	564	18	24	4	6	772.8	126	60	011.30.630
732	528	80	70	10	696	564	18	24	4	8	774.4	94	60	012.30.630
812	608	80	70	10	776	644	18	24	4	6	850.8	139	60	011.30.710
812	608	80	70	10	776	644	18	24	4	8	854.4	104	60	012.30.710
922	678	100	20	10	878	722	22	30	6	8	966.4	118	80	011.40.800
922	678	100	20	10	878	722	22	30	6	10	968	94	80	012.40.800
1022	778	100	90	10	978	822	22	30	6	8	1062.4	130	80	011.40.900
1022	778	100	90	10	978	822	22	30	6	10	1068	104	80	012.40.900
1122	878	100	90	10	1078	922	22	36	6	10	1188	116	80	011.40.1000
1122	878	100	90	10	1078	922	22	36	6	12	1185.6	96	80	012.40.1000

Hegazkin-erabilgarriak baterako biraketa-eragilearen dimentsioen zerrenda
No	Modelo bat	Kanpoko diametroa	Barne-diametroa	Altura totala	Kanpoko altuera	Barne-altuera	Kanpoko eraztuneko zuloak	Barne-eraztuneko zuloak	Hortzak
1	ZX200	1312	1081	106	72	95	32-Φ21	36-M20*1.5 berdina	92
2	ZX225	1312	1081	106	72	95	32-Φ21,5	36-M20*1.5 berdina	92
3	ZX230	1420	1138	108	84	98	36-Φ24 berdina	36-M22*1,5 berdina	83
4	ZX240	1420	1138	108	84	98	36-Φ24 berdina	36-M22*1,5 berdina	83
5	ZX270	1420	1138	108	84	98	36-Φ24 berdina	36-M22*1,5 berdina	83
6	EX60-1	781	554	78	60	65	24-Φ18 berdina	24-Φ18 berdina	71
7	EX60-2	781	554	78	60	65	24-Φ18 berdina	24-Φ18 berdina	71
8	EX60-3	781	554	78	60	65	24-Φ18 berdina	24-Φ18 berdina	71
9	EX60-5	774	554	78	60	65	24-Φ18 berdina	24-Φ18 berdina	71
10	EX90	993	764	80	62	68	28-Φ18	36-Φ18 berdina	78
11	EX100-1	1195	962	86	72	70	36-Φ19 berdina	36-Φ17 berdina	98
12	EX120-1	1195	962	86	72	70	36-Φ19 berdina	36-Φ17 berdina	98
13	EX120-2	1092	862	84	68	70	36-Φ20 berdina	36-Φ18 berdina	88
14	EX120-3	1092	862	84	68	70	36-Φ20 berdina	36-Φ18 berdina	88
15	EX120-5	1092	862	84	68	70	36-Φ20 berdina	36-Φ18 berdina	88
16	ZX120	1090	860	86	68	70	36-Φ20	36-Φ18 berdina	88
17	EX200-1	1312	1084	106	78	95	36-Φ22 berdina	36-M20 berdina	92
18	EX200-2	1312	1084	106	72	95	36-Φ22 berdina	36-M20 berdina	92
19	EX200-3	1312	1084	106	72	95	36-Φ22 berdina	36-M20 berdina	92
20	EX200-5	1312	1084	106	72	95	36-Φ22 berdina	36-M20 berdina	92
21	EX210-5	1312	1084	106	72	95	36-Φ22 berdina	36-M20 berdina	92
22	ZX200	1312	1081	106	72	95	36-Φ21	36-M20*1.5 berdina	92
23	ZX230	1420	1138	108	84	98	36-Φ24 berdina	36-M22 berdina	83
24	ZX240	1420	1138	108	84	98	36-Φ24 berdina	36-M22 berdina	83
25	EX300-1	1530	1234	117	91	105	32-Φ25	36-M24*2 berdina	90
26	EX300-2	1530	1249	115	83	105	32-Φ25	36-M24*2 berdina	91
27	EX300-3	1530	1249	115	83	105	32-Φ25	36-M24*2 berdina	91
28
29	EX300-5	1630	1296	120	95	110	36-Φ29	36-M27 berdina	83
30	ZX480	1652	1274	130	118	110	36-Φ29	36-Φ29 berdina	107
31	SK07-1	1300	1085	95	70	85	32-Φ22	36-M20 berdina	110
32	SK07-2	1312	1083	105	78	95	32-Φ22	36-M20*1.5 berdina	110
33	SK07-1-N2	1300	1085	95	70	85	32-Φ22	36-M20 berdina	110
34	SK07-N2	1312	1083	105	78	95	32-Φ22	36-M20*1.5 berdina	110
35	SK03	810	584	84	67	67	30-Φ17,5 berdina	30-Φ17,5 berdina	75
36	SK09	1163	970	81	57	71	35-Φ17	36-M16 berdina	123
37	SK60	810	586.5	84	67	67	25-Φ17,5	30-Φ17,5 berdina	75
38	SK907B	1312	1083	105	78	95	32-Φ22	36-M20*1.5 berdina	110
39	SK100	1093	880	85	60	75	28-Φ17	36-M16 berdina	89
40	SK120-5	1093	880	85	60	75	28-Φ17	36-M16 berdina	89
41	SK200-1	1311	1082	105	78	95	33-Φ22	36-M20*1.5 berdina	110
42	SK200-2	1311	1082	105	78	95	33-Φ22	36-M20*1.5 berdina	110
43	SK200-3	1311	1082	105	78	95	33-Φ22	36-M20*1.5 berdina	110
44	SK200-5	1311	1082	105	78	95	33-Φ22	36-M20*1.5 berdina	110
45	SK200-6	1312	1083	105	78	95	33-Φ22	36-M20*1.5 berdina	110
46	SK200-8	1310	1083	118	76	98	33-Φ21	36-M20 berdina	110
47	SK230-6	1410	1134	122	88	111	33-Φ22	36-M20*1.5 berdina	82
48	SK300	1432	1057	125	116	107	34-Φ24	36-Φ24 berdina	68
49	SK300	1434	1057	125	116	107	34-Φ25	36-Φ24 berdina	68
50	HD250-5	810	600	75	62.5	55	20-Φ18 berdina	24-M16*1,5 berdina	102
51	HD250-7	810	584	84	67	67	30-Φ17,5 berdina	30-Φ17,5 berdina	75
52	HD516	868	652	75	58	60	22-Φ18	22-Φ18 berdina	79
53	HD450-5	1111	873	75	65	62	30-Φ18 berdina	30-Φ18 berdina	89
54	HD450-7	1111	873	75	65	62	30-Φ18 berdina	30-Φ18 berdina	89
55	HD400-7	1111	873	75	65	62	30-Φ18 berdina	30-Φ18 berdina	89
56	HD100	1111	873	75	65	62	30-Φ18 berdina	30-Φ18 berdina	89
