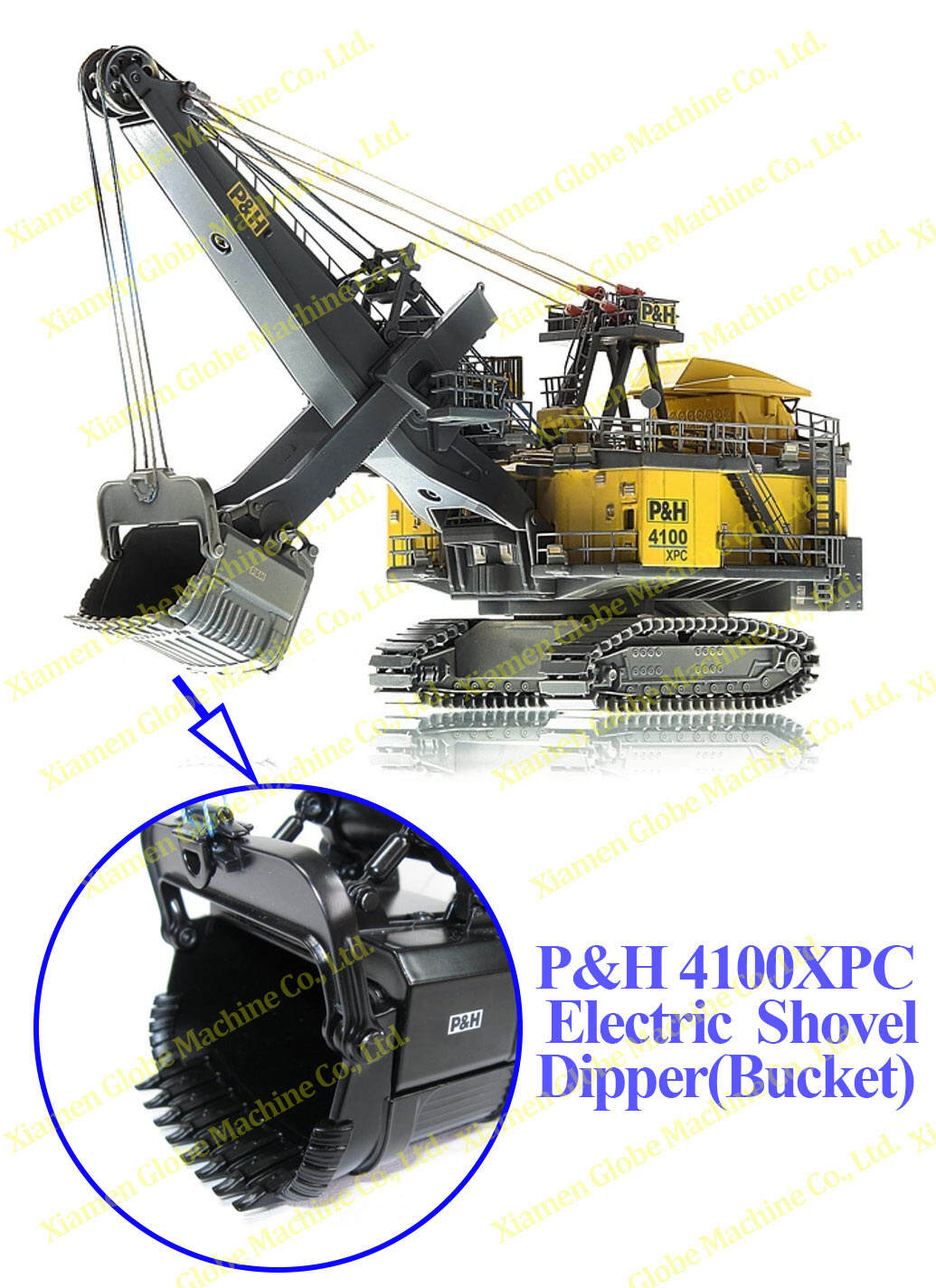

P&H 4100XPC je velká elektrická lanová lžíce vyvinutá společností Komatsu Mining, která se široce používá v dolech pro odstraňování překryvu a nakládání rudy. Její lžíce (koš) o objemu 56,6 m³ je jednou z nejdůležitějších součástí, která přímo ovlivňuje účinnost nakládání, konstrukční spolehlivost a bezpečnost provozu.

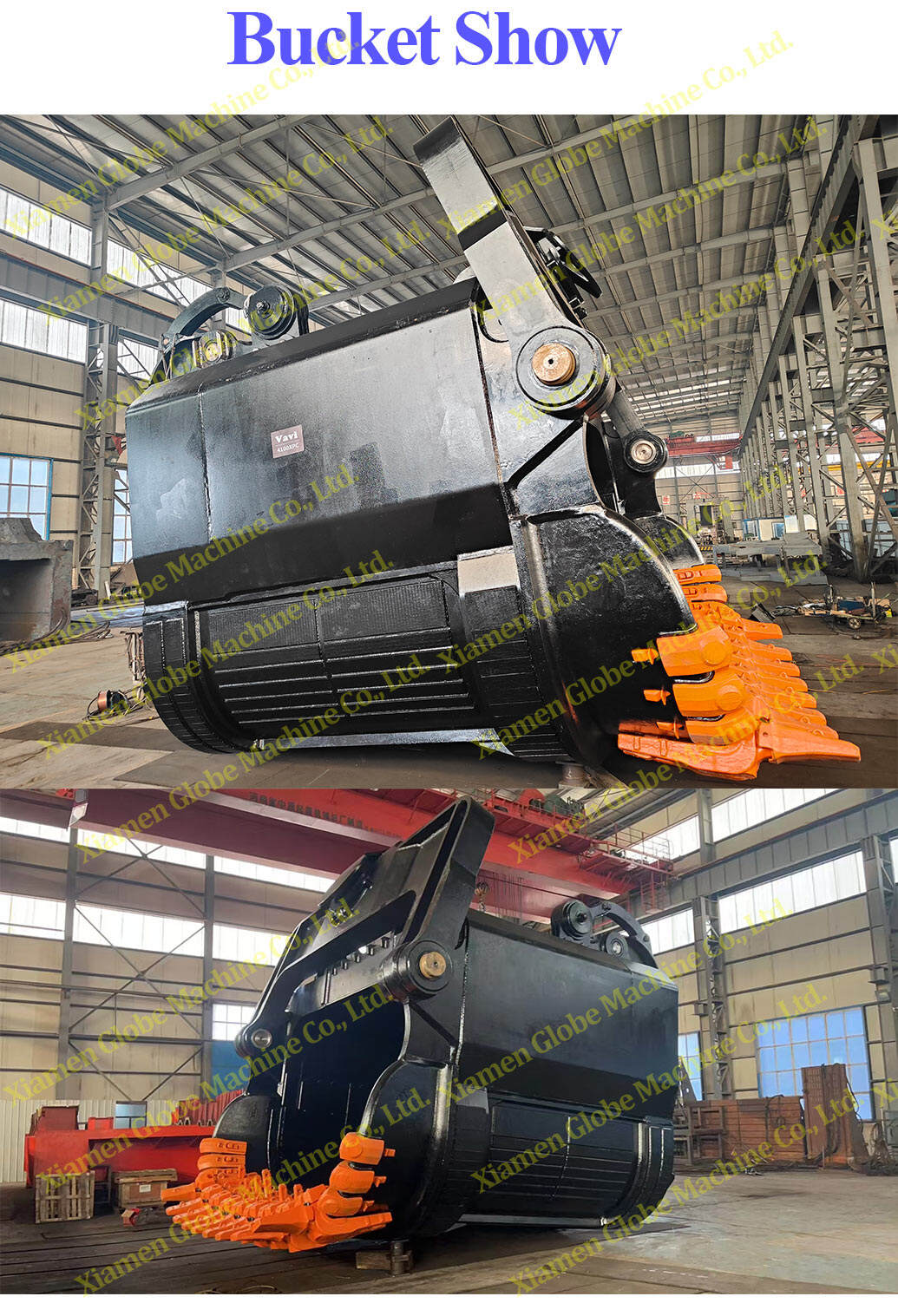

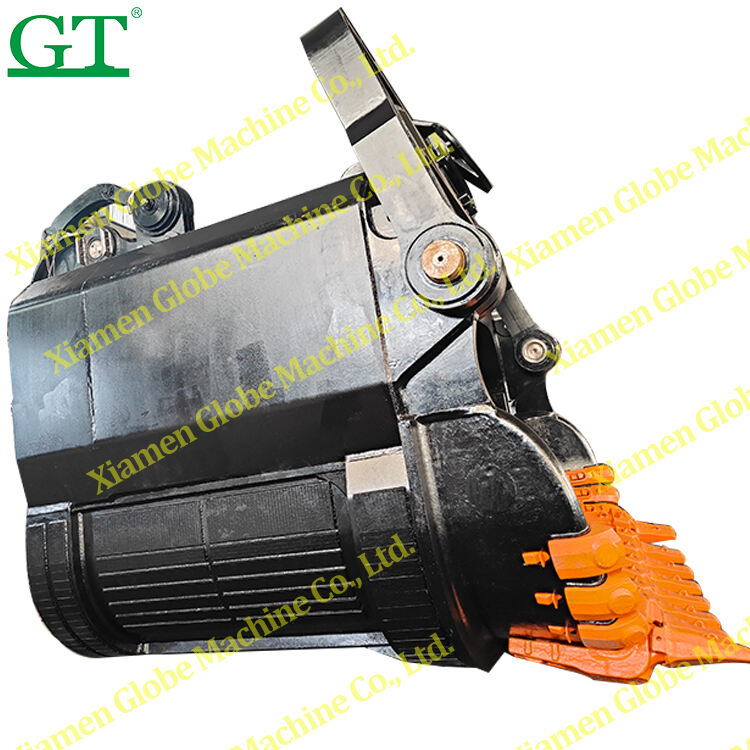

1.P&H4100XPC 56,6 m³ Dřek
• Vysoká pevnost a odolnost proti opotřebení
Dřek pracuje v extrémních podmínkách nárazu a opotřebení. Návrh vyhovuje požadavkům na konstrukční pevnost a dlouhou životnost při použití optimalizovaného uspořádání materiálu a zpevnění.
• Optimalizace konstrukce
Pro topologickou optimalizaci se používá metoda konečných prvků (FEA), čímž se snižuje vlastní hmotnost při zachování dostatečné nosná kapacity a tuhosti.
• Modulární sestava
Kritické komponenty, jako jsou spodní deska, boční desky, hřbet a adaptéry zubů, jsou navrženy modulárně, aby umožňovaly snadnou údržbu a výměnu a zvyšovaly tak provozní dostupnost zařízení.

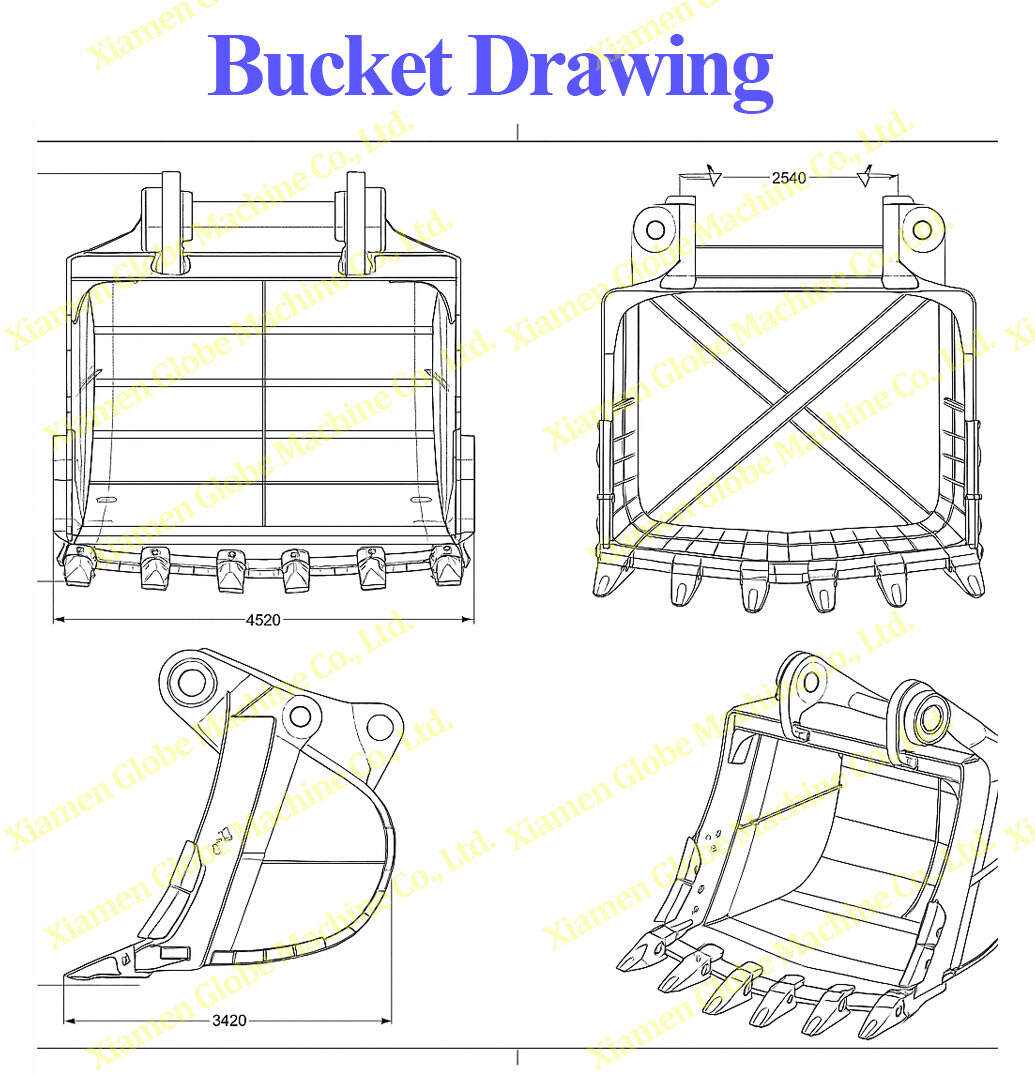

2.P&H4100XPC 56,6 m³ Dřek – Návrhové parametry
Položka |
Hodnota |
Nosnost (Struck) |
56,6 m³ |
Odhadovaná prázdná hmotnost |
65–75 tun |
Konfigurace zubů |
5–7 vyměnitelných litinových zubů |
Materiální složení |
HARDOX 450/500, A514, Q690 |
Bezpečnostní faktor |
≥ 2,5 (na kritických konstrukcích) |
Strukturální vlastnosti |
Uzavřené boxové žebra, zesílené límec |
3. Výrobní proces - pracovní postup
Postupný proces:
Krok |
Provoz |
Zařízení |
POZNÁMKY |
001 |
Řezání materiálů |
CNC plazma / vodní paprsek |
Dokončení hran je vyžadováno |
002 |
Přesnost dílu |
Svařovací přípravky/stůl |
Kontrola rozměrů po přivárcích |
003 |
Segmentové svařování |
FCAW / GMAW automatické |
Řízení sekvence pro zabránění deformacím |
004 |
Rovnání / tváření |
Hydraulický lis |
Rovinnost ≤ 3 mm na metr |
005 |
Montáž upínacího adaptéru |
Svařování přípravku |
Tolerance srovnání < 1 mm |
006 |
Svařování trnů |
Manuální + NDT |
100% UT/MT testováno |
007 |
Žíhání pro odstranění pnutí |
Místní nebo celkové po svařování |
Nárůst teploty ≤150°C/h |
008 |
Příprava povrchu a natírání |
Třískání + epoxid |
Tvrdé návary aplikované po třískání |

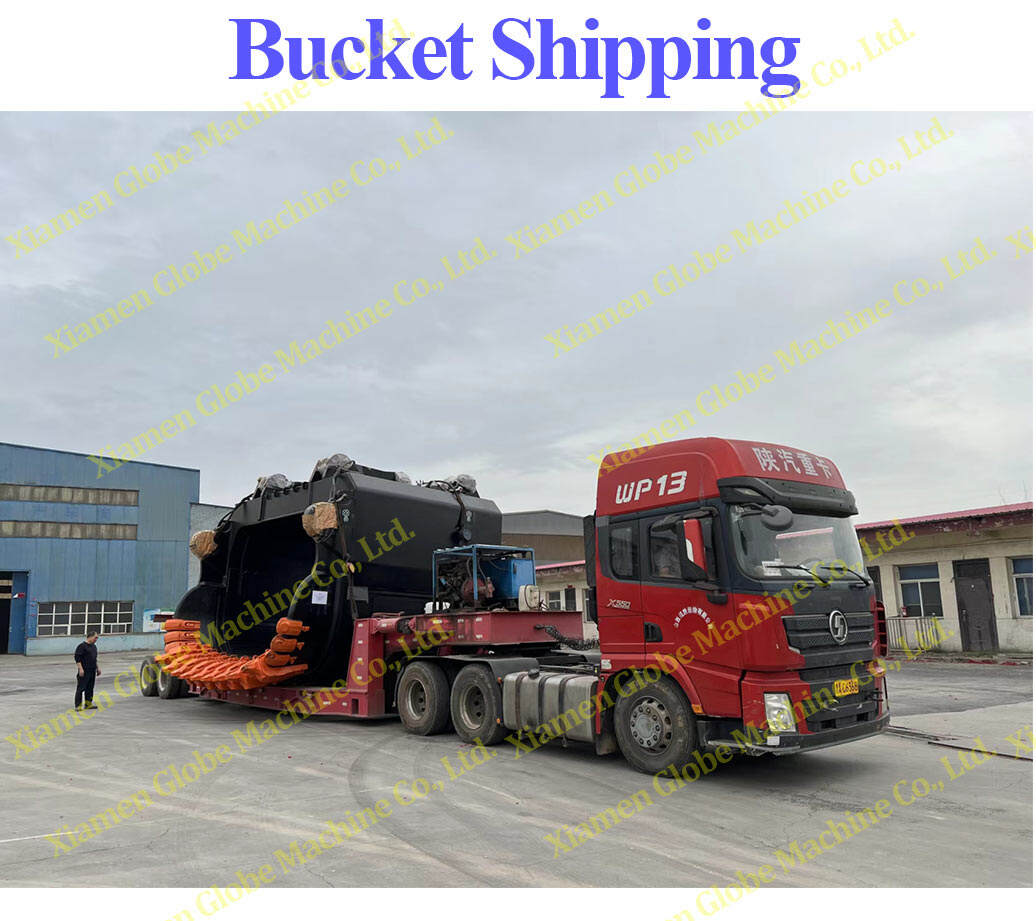

3.P&H 4100XPC 56,6m³ Dipper Shipping
