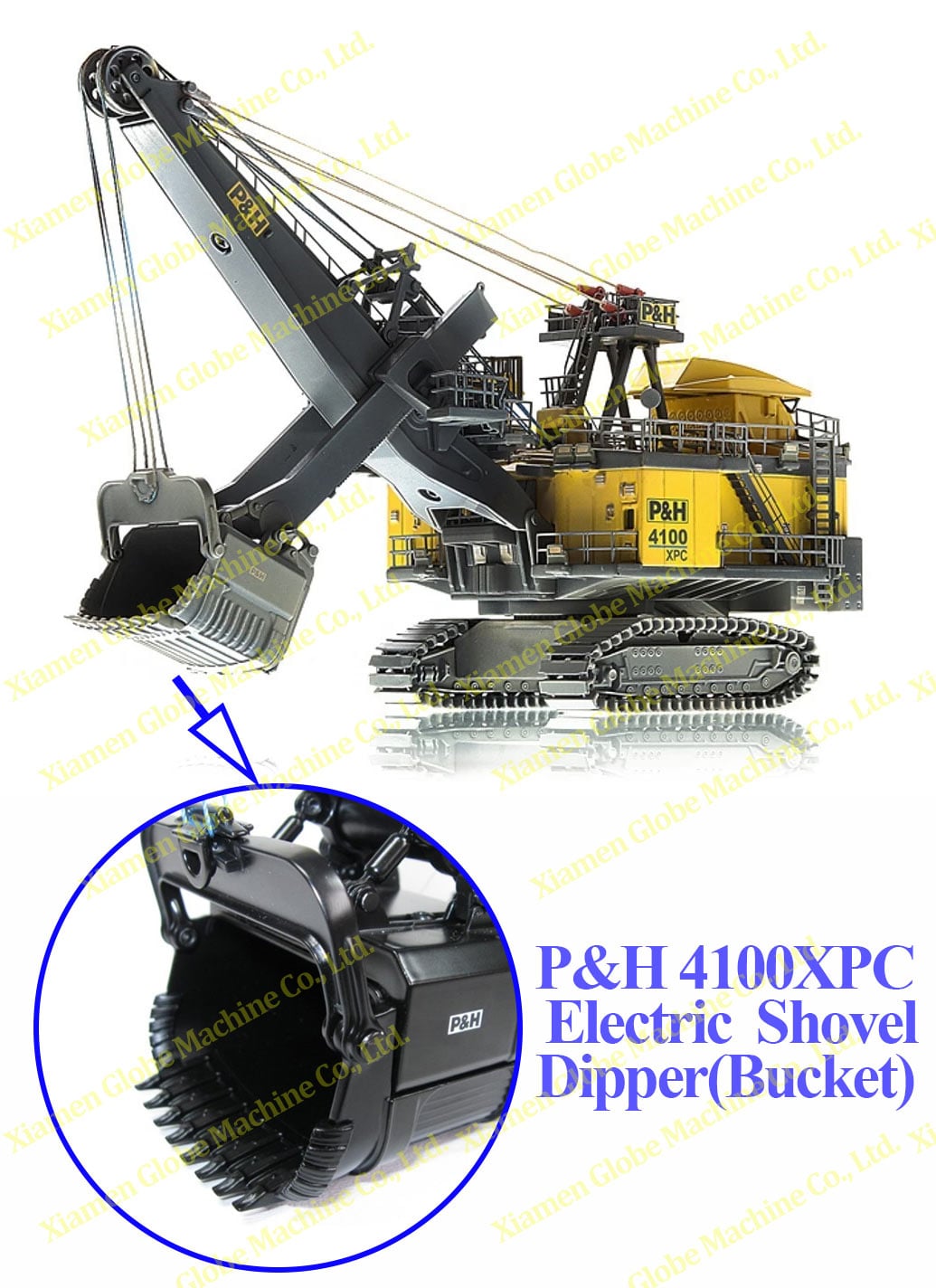

Die P&H 4100XPC is 'n groot elektriese tou-skop wat deur Komatsu Mining ontwerp is en wyd gebruik word in oopgroef-mynbou vir oorbelastingverwydering en erts-laai. Sy 56,6 m³-emmer (skop) is een van die mees kritieke komponente wat direk invloed uitoefen op die masjien se laai-doeltreffendheid, strukturele betroubaarheid en bedryfsveiligheid.

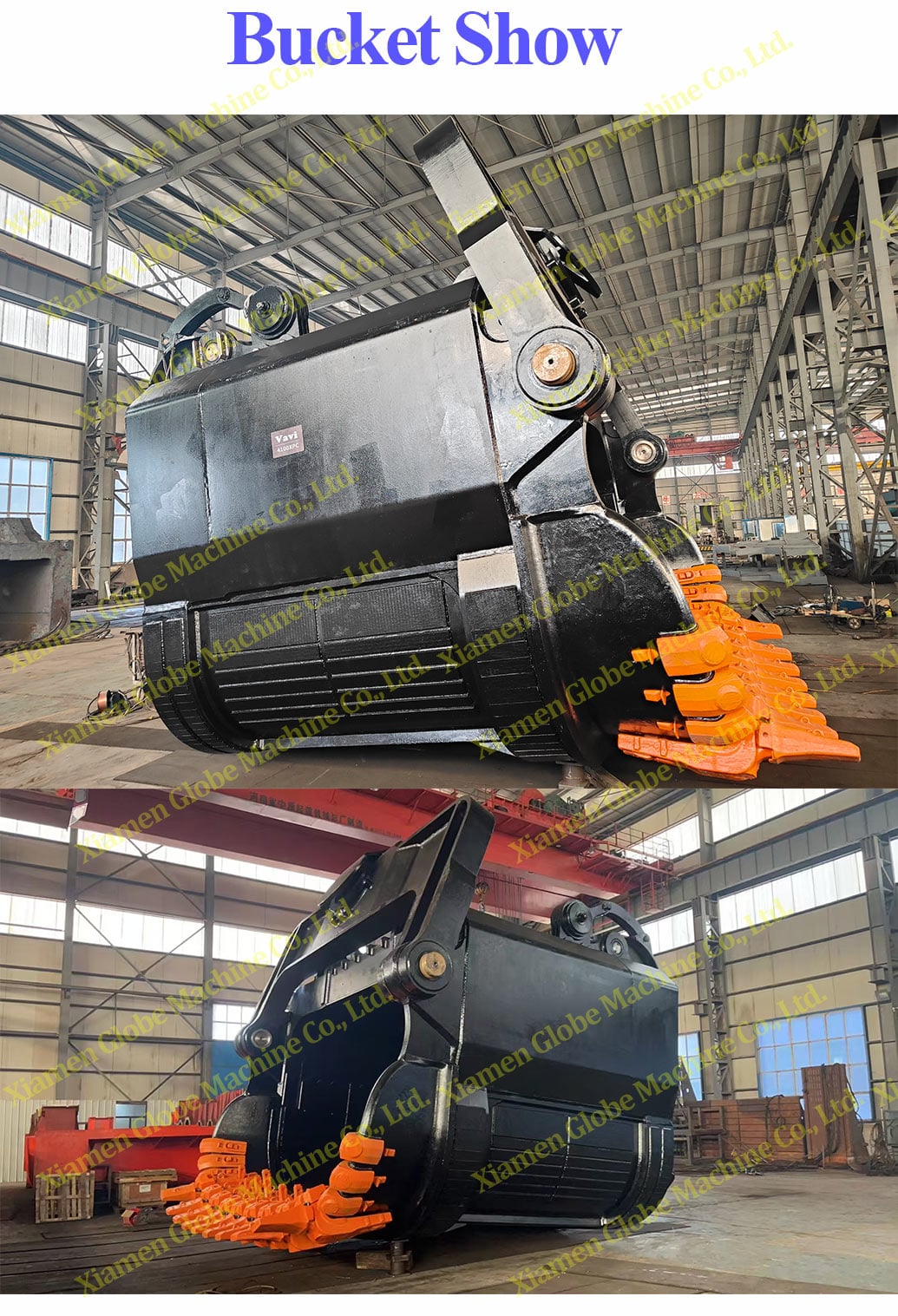

1. P&H 4100XPC 56,6 m³ Skop
• Hoë sterkte en slytweerstand
Die skop werk onder streng impak- en abrasiewe toestande. Die ontwerp balanseer strukturele sterkte en langtermyn-slytweerstand deur middel van geoptimaliseerde materiaaluitsettings en versterkings.
• Strukturele optimalisering
Eindige-elementontleding (FEA) word gebruik om topologie-optimalisering uit te voer, wat dooie gewig verminder terwyl dit steeds voldoende lasdra- en styfheidsvermoë behou.
• Modulêre montering
Kritieke komponente soos die onderplaat, syplate, rand en tande-aanpassers is modulêr ontwerp om maklike onderhoud en vervanging moontlik te maak, wat die bedryfsduur van die toestel verleng.

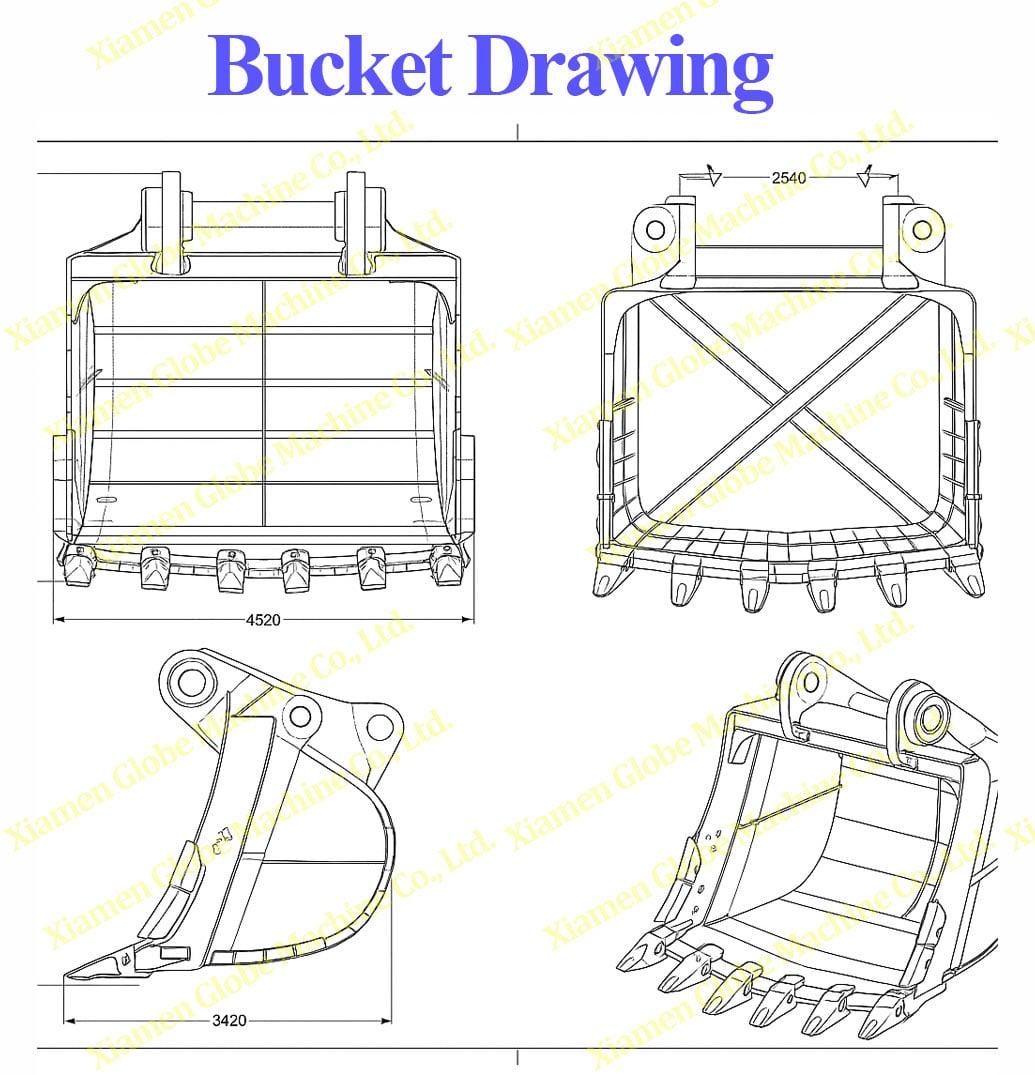

2. P&H 4100XPC 56,6 m³ Skop-ontwerpparameters
Item |
Waarde |
Kapasiteit (Gestamp) |
56,6 m³ |
Geraamde Leë Gewig |
65–75 ton |
Tandkonfigurasie |
5–7 vervangbare gegote tande |
Materiaal samestelling |
HARDOX 450/500, A514, Q690 |
Veilighidsfaktor |
≥ 2,5 (op kritieke strukture) |
Strukturele kenmerke |
Geslote boksribbe, versterkte rand |
3. Vervaardigingsproseswerkvloei
Stap-vir-Stap-Proses:
Tree |
Bediening |
Toerusting |
Notas |
001 |
Materiaal Sny |
CNC-plasma / waterjet |
Randafwerking benodig |
002 |
Deelmontasie |
Lasskabellug / -tafel |
Dimensionele voorafkontrole na tydelike las |
003 |
Segmentale laswerk |
FCAW / GMAW outomaties |
Volgordbeheer om vervorming te voorkom |
004 |
Regmaking / Vorming |
Hidrauliese Drukpers |
Vlakheid ≤ 3 mm per meter |
005 |
Tandadaptermontasie |
Voorrigtingslaswerk |
Uitlyningstoleransie < 1 mm |
006 |
Draaikolf-laswerk |
Handmatig + nie-ontwykbare toetsing (NDT) |
100% ultrasoon/magnetiese deeltjie-toegelaat |
007 |
Spanningsverligtingshittebehandeling |
Lokale of volledige naskoue-behandeling |
Temperatuurverhoging ≤ 150 °C/u |
008 |
Oppervlakvoorbereiding en verf |
Stralebehandeling + Epoksied |
Hardvoering toegepas na stralebehandeling |

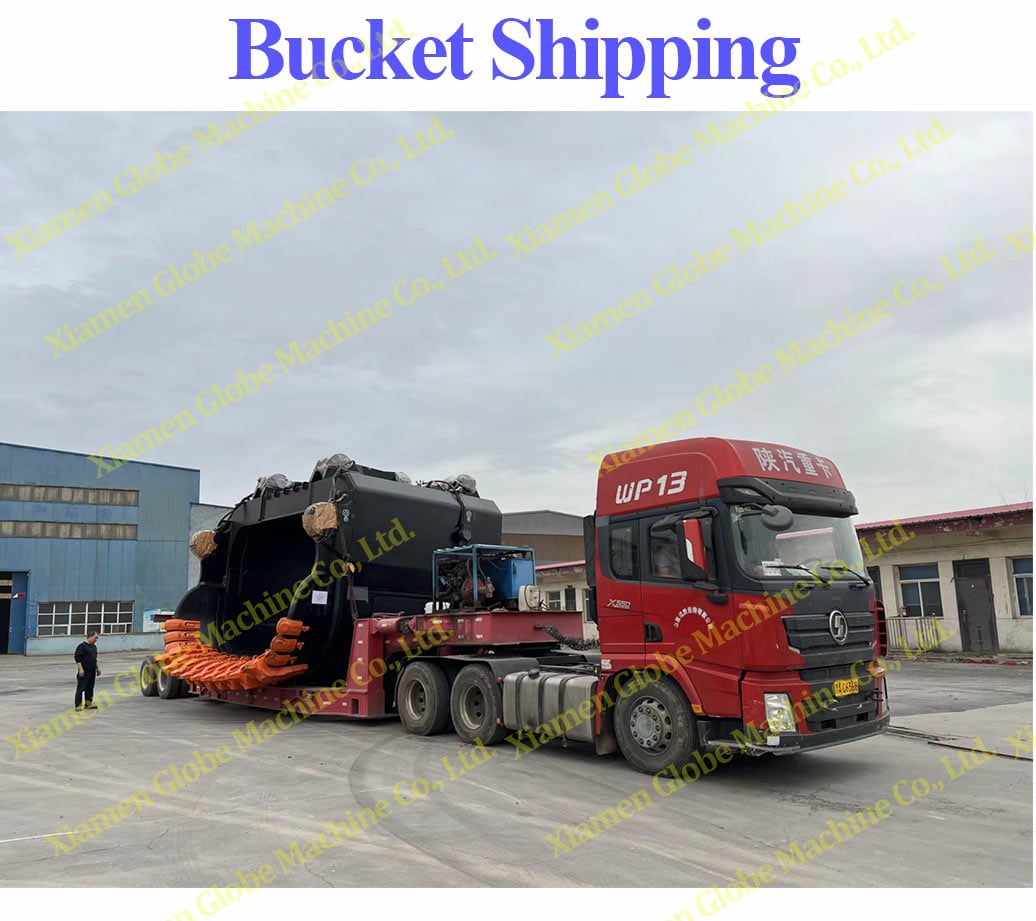

3. P&H 4100XPC 56,6 m³ Skopverplasing
