Excavatorul electric cu funie P&H 4100XPC este un excavator de mare capacitate proiectat de Komatsu Mining, utilizat pe scară largă în exploatarea minieră în cercuri deschise pentru îndepărtarea stratului superior (supraîncărcăturii) și încărcarea minereului. Coșul (găleata) său de 56,6 m³ este unul dintre cele mai importante componente, influențând direct eficiența de încărcare a mașinii, fiabilitatea structurală și siguranța în funcționare.

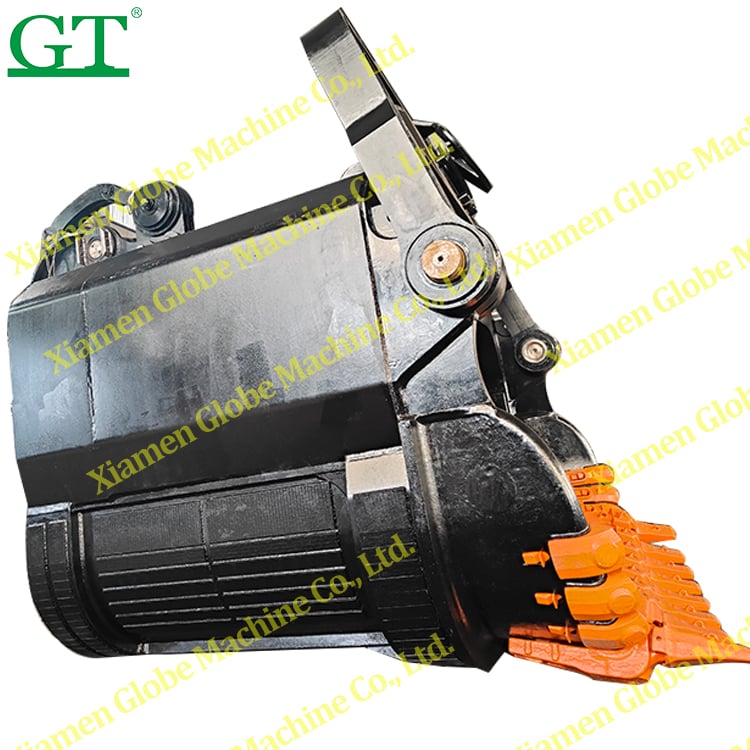

1. Coș de încărcare P&H 4100XPC, 56,6 m³
• Rezistență ridicată la uzură și la solicitări mecanice
Coșul de încărcare funcționează în condiții severe de impact și abrazivitate. Proiectarea echilibrează rezistența structurală și rezistența pe termen lung la uzură, utilizând distribuții optime ale materialelor și consolidări.
• Optimizare structurală
Analiza cu element finit (FEA) este utilizată pentru optimizarea topologiei, reducând greutatea moartă, dar menținând o capacitate de rezistență la sarcină și rigiditate suficiente.
• Asamblare modulară
Componentele esențiale, cum ar fi placa de fund, plăcile laterale, marginea frontală și adaptoarele pentru dinți, sunt proiectate în mod modular, pentru a permite întreținerea și înlocuirea ușoară, crescând astfel timpul de funcționare al echipamentului.
2. Parametri de proiectare ai coșului de încărcare P&H 4100XPC, 56,6 m³
Articol |
Valoare |
Capacitate (încărcată) |
56,6 m³ |
Greutate estimată fără sarcină |
65–75 tone |
Configurația dinților |
5–7 dinți turnați înlocuitori |
Compoziția materialului |
HARDOX 450/500, A514, Q690 |
Factor de siguranță |
≥ 2,5 (la structurile critice) |
Caracteristici structurale |
Ribre în formă de cutie închisă, buza întărită |
3. Fluxul de lucru al procesului de fabricație
Proces pas cu pas:
Treaptă |
Operațiune |
Echipamente |
Note |
001 |
Taiere material |
Plasma CNC / Jet de apă |
Finisare muchie necesară |
002 |
Asamblare piese |
Dispozitive / masă pentru sudură |
Verificare dimensională preliminară după sudura de fixare |
003 |
Sudură segmentală |
Sudură automată FCAW / GMAW |
Controlul secvenței pentru evitarea deformărilor |
004 |
Îndreptare / modelare |
Presă hidraulică |
Planeitate ≤ 3 mm pe metru |
005 |
Montare adaptator pentru dinți |
Sudare fixtură |
Toleranță de aliniere < 1 mm |
006 |
Sudare trunnion |
Manuală + NDT |
testată 100% UT/MT |
007 |
Tratament termic de reducere a tensiunilor |
Post-sudură locală sau completă |
Creștere de temperatură ≤ 150 °C/h |
008 |
Pregătirea suprafeței și vopsirea |
Detonare + Epoxidă |
Aplicare de strat dur post-detonare |
3. P&H 4100XPC, coș de încărcare de 56,6 m³, expediere
