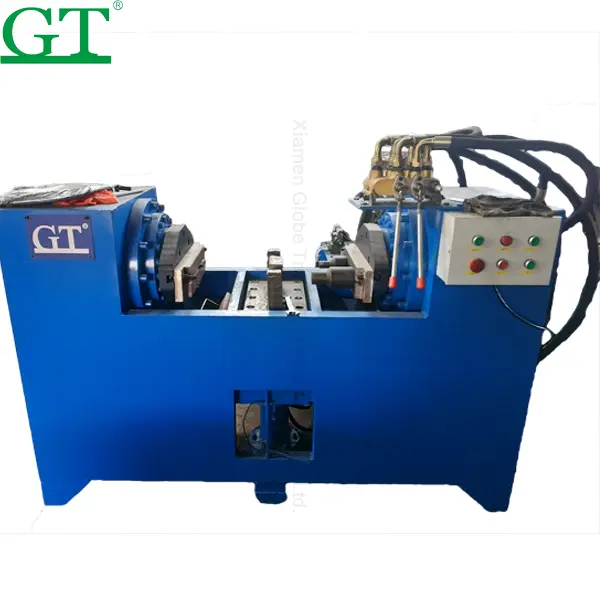

Hidrouliese Persmasjien vir Uitgrawe- en Bulldozer-spoorverbindings en -kettings
Die beste gehalte en diens wat aan u verskaf word
| Tegniese parameter: | ||
|---|---|---|
| 1 | Hidrauliese Drukpers | 300T |
| 2 | SPOED VAN DIE RAMME VOORWAARTS EN AGTERUIT | 190 × 2 mm |
| 3 | Aanpassing van werktafelhoogte | 825mm |
| 4 | Motor Krag | 11 kw |
| 5 | POMPDEURVLOEITEMPO | 40ml |
| 6 | POMP-Druk: | 36 MPa |
| 7 | Afmetings van persverbindingmasjien | 1880X580X1350 MM |
| 8 | Hidrouliese olie tenk kapasiteit | 150L |
| 9 | Spanning | 380V 50Hz drie-fase |
| 10 | PITSE | ≤317 mm |
| 11 | Model | Geskik vir PC60-PC400, D20-D355, D9N |
| Tipe | Pas vir stapgrootte (mm) | Vormhoeveelheid | Geskik vir masjien | Doeltreffendheid |
|---|---|---|---|---|
| Voorbeeld van Komatsu | ||||
| Handbedryfde perskoppelingmasjien (gewig ongeveer 250 kg) | 175,190 | 1 | PC100, PC200 | Ongeveer 15–20 minute |
| 175,190,203 | 2 | PC100, PC200, | ||
| PC300 | Per koppelingafdeling | |||
| 175,190,203,216 | 3 | PC100, PC200, | ||
| PC300, PC400 | ||||
| 175,190,203,216,228 | 4 | PC100, PC200, | ||
| PC300, PC400-6 | ||||
| Slegs vir 280 | 1 | PC600, D9, D10 | ||
| Manuele en elektroniese perskoppelingmasjien (gewig ongeveer 300 kg) | 175,190 | 1 | PC100, PC200, | Ongeveer 7–10 minute |
| 175,190,203 | 2 | PC300 | ||
| 175,190,203,216 | 3 | PC100, PC200, | ||
| 175,190,203,216,228 | 4 | PC100, PC200, PC300, PC400-6 | Per koppelingafdeling | |
| Slegs 280 | 1 | PC600, D9, D10 |
1. Verbind die kragtoevoer; die kragaanwyserslig op die beheerpaneel gaan aan.
2. Installeer en stel die puntgereedskap wat ooreenstem met die pyl van die skakel aan.
3. Installeer W-tipe gereedskap vir die verwydering van die ketting.
4. Steun die vierkantige gereedskap tussen die W-gereedskap en die linker silinder voordat die skakel verwyder word.
5. Die puntgereedskap vir die verwydering van die skakelpin word na vorentoe geskuif vir gemaklike bediening, met die H-tipe gereedskap om die kettingspin vas te maak; trek die regter silinder om die kettingspin te verwyder.
6. Die W-tipe gereedskap word vervang deur platplaatgereedskap vir die samestelling van die ketting.
7. Installeer die vasgemaakte gereedskap op die linker silinder.
8. Trek die linkerkant van die vasgemaakte gereedskap na links van die ketting, ooreenkomstig met die pylposisie, en plaas dan die kettingskakels, kettingspelle en stofwasers.
9. Die H-vormige spoor-gatgroottegereedskap kan glad in die gat ingeskuiwe word, wat aandui dat die persgrootte korrek is vir die kettingsamestelling.
1. Ons moet antiwrywingsolie in die oliehouer vul voordat die werkswaarskuwing begin word.
2. Asseblief, ondersoek of die motor onder die mede-rotasie-toestand is (asseblief kontroleer die motor se mede-rotasie-merk). 3. Die op-en-af-bord is reeds afgestel; asseblief pas dit nie nou ewe gewoon aan nie.
4. Wanneer die spoorverbindingstuk saamgestel word, moet u die mal volgens die verbindingspyn afstel
5. Wanneer die baanverbinding uitmekaar gehaal word, pas asseblief die uitmekaar-ontledingskop aan een kant van die silinder vas, en gebruik die beskerming om die baanverbinding aan die ander kant van die silinder weg te keer:
