Snelskakelaar (ook bekend as snelskakelstuk) word saam met konstruksiemashines gebruik om die vinnige verwisseling van emmers en toebehore aan die masjien moontlik te maak. Dit verwyder die behoefte om hamers te gebruik om die monteerpenne vir toebehore handmatig in en uit te dryf.
Produksiebeskrywing

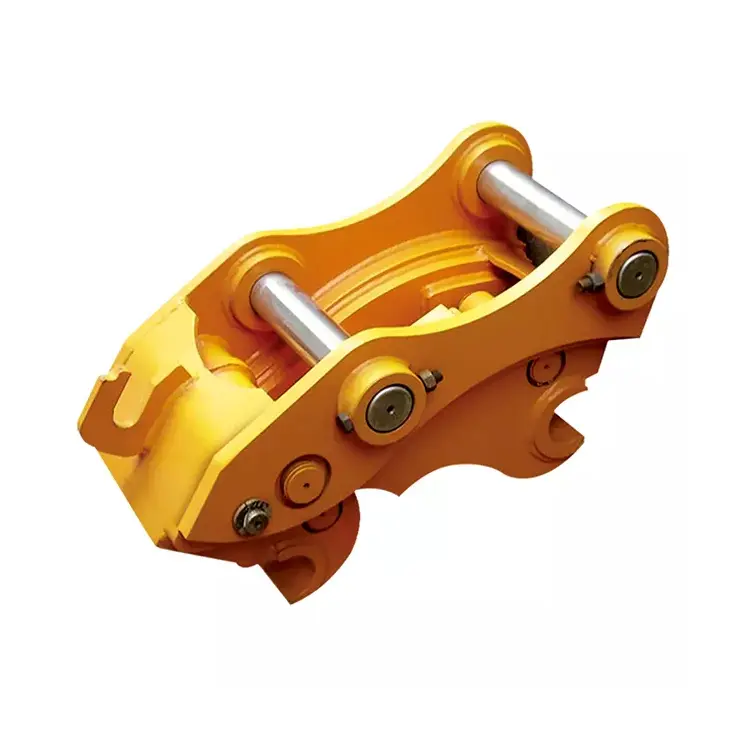

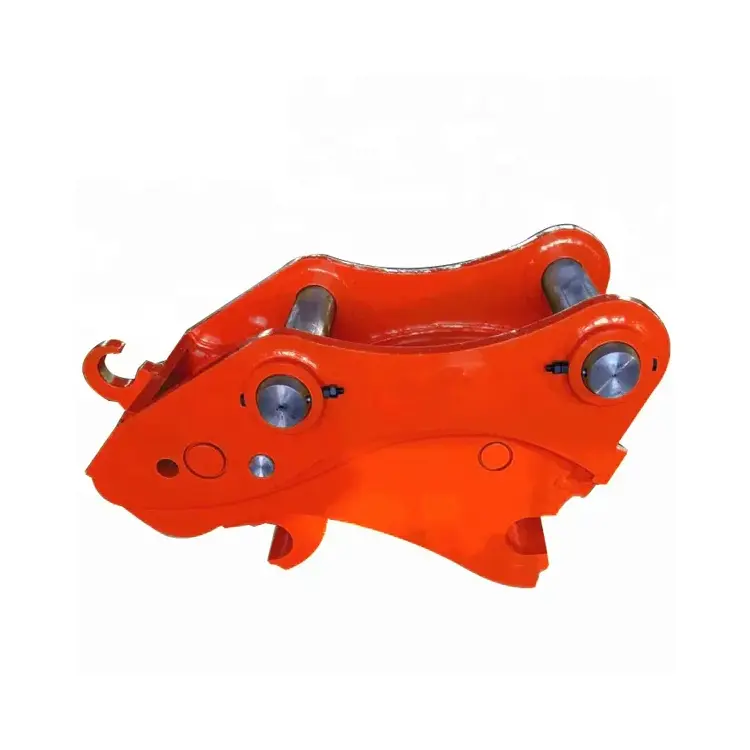

Deur die GT-grawer vinnige hegting, ook bekend as 'n vinnige koppelaar, aan u grawer te installeer, kan u dit omskep in 'n MEER-taak- en MEER-funksionele masjien. Dit maak die wisseling tussen grawer-toestelle baie makliker en verhoog die masjien se produktiwiteit en doeltreffendheid aansienlik. Die hoë doeltreffendheid en duursaamheid van ons produk sal u baie moeite bespaar en die opbrengs van u projekte verbeter.
Eienskappe
1) Gebruik hoë-vigtheid materiaal; geskik vir verskeie modelle van 4–45 ton.
2) Gebruik die veiligheidsinrigting van die hidrouliese beheerklep om veiligheid te waarborg, bediening gerieflik te maak en die werkdoeltreffendheid te verbeter.
3) Die grawer-konfigurasie-onderdele kan vervang word sonder modifikasie of ontmontage van die penas, sodat installasie vinnig is en die werkdoeltreffendheid aansienlik verbeter kan word.
4) Dit neem slegs tien sekondes om die vinnige hegting aan u masjien te heg.
Materiaal
Stale word verskillend genoem in verskillende lande. Hier is die data wat u 'n beter begrip van die staal wat ons vir die vervaardiging van die Grawer Snelskakelaar gebruik, kan gee.
| Materiaal | Kode | Verwante chemiese samestelling | Hardheid (HB) | Uitrekking (%) | Trek- en uitrekkingsintensiteit (N/mm²) | Buigintensiteit (N/mm²) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | ||||||
| Legering | Q355B | 0.18 | 0.55 | 1.4 | 0.03 | 0.03 | 163-187 | 21 | 470-660 | 355 |
| Chinese hoë-vigtheidlegering | NM360 | 0.2 | 0.3 | 1.3 | 0.02 | 0.006 | 360 | 16 | 1200 | 1020 |
| Hoë-sterkte legering | HARDOX-500 | 0.2 | 0.7 | 1.7 | 0.025 | 0.01 | 470-500 | 8 | 1550 | 1 |
Die Grawer Snelskakelaar kan op grawers of laaiverskuiwers gebruik word om elke toebehore, soos emmers, brekers, snyers, ens., maklik en vinnig te vervang, wat die toepassingsgebied van die grawers uitbrei en baie tyd bespaar.
| Inligting vir verwysing | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kategorie | Eenheid | Mini | GT-02 | GT-04 | GT-06 | GT-08 | GT08-S | GT-10 | GT-14 | GT-17 | GT-20 |
| Totale lengte | mm | 300-450 | 520-542 | 581-610 | 760 | 920-955 | 950-1000 | 965-1100 | 980-1120 | 1005-1150 | 1100-1200 |
| Totale Breedte | mm | 150-250 | 260-266 | 265-283 | 351-454 | 450-483 | 445-493 | 534-572 | 550-600 | 602-666 | 610-760 |
| Totale Hoogte | mm | 225-270 | 312 | 318 | 400 | 512 | 512-540 | 585 | 550-600 | 560-615 | 620-750 |
| Arm oop wydte | mm | 82-180 | 155-172 | 181-205 | 230-317 | 290-345 | 300-350 | 345-425 | 380-450 | 380-480 | 500-650 |
| Afstand tussen penne se middelpunte | mm | 95-220 | 220-275 | 290-350 | 350-400 | 430-480 | 450-505 | 485-530 | 550-600 | 520-630 | 600-800 |
| Pen deursnee (Ø) | mm | 20-45 | 40-45 | 45-55 | 50-70 | 70-90 | 90 | 90-100 | 100-110 | 100-110 | 120-140 |
| Silinder stroke | mm | 95-200 | 200-300 | 300-350 | 340-440 | 420-510 | 450-530 | 460-560 | 510-580 | 500-650 | 600-700 |
| Vertikale afstand tussen penne se middelpunte | mm | 170-190 | 200-210 | 205-220 | 240-255 | 300 | 320 | 350-370 | 370-380 | ||
| Gewig | kg | 30-40 | 50-75 | 80-110 | 170-210 | 350-390 | 370-410 | 410-520 | 550-750 | 550-750 | 1300-1500 |
| Werkingdruk | kgf/cm³ | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 |
| Benodigde vloei | l | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 |
| Geskikte graafmasjien | ton | 0.8-4 | 4-6 | 6-9 | 10-16 | 18-25 | 25-26 | 26-30 | 30-40 | 40-52 | 55-90 |
| Sterk veiligheidspin by akkuraat | Hoogs-afskurwende voorste tijgermondontwerp | Versterkte silinder met geïmporteerde olieseëls (Simrit Duitsland-merk)posisie | |||||||||
