Popis výrobku

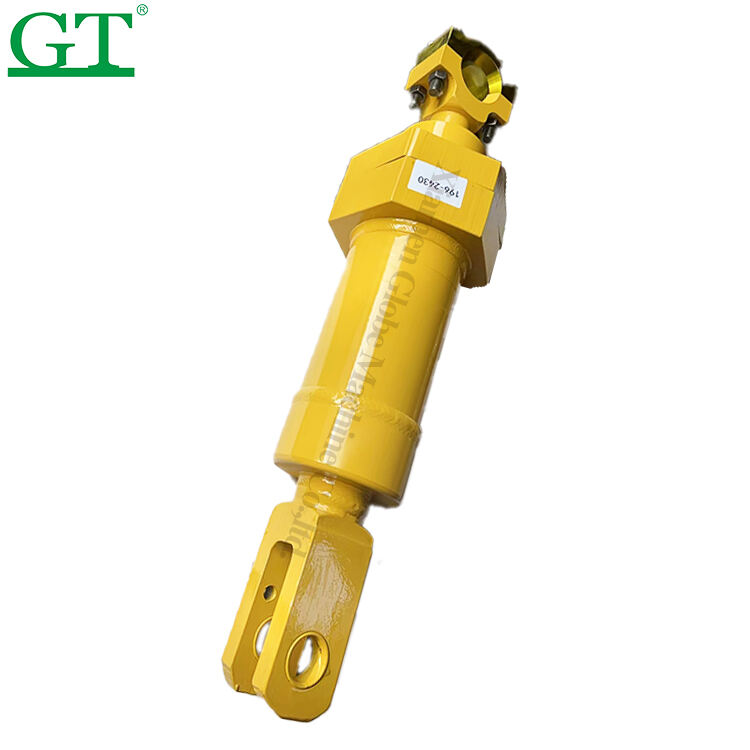

Název: VÁLEK GP-NÁKLON & TIP 1962430
Značka: Caterpillar
Model: 1962430
Funkce: Tento soubor hydraulického válcového mechanismu slouží k dosažení funkcí nакlonění a převrácení přívěsných zařízení stroje a je důležitou součástí Caterpillarovy hydraulické soustavy.
Technické specifikace
Materiál: Vyrobeno z tlusté trubky, kombinované s Caterpillarovými exkluzivními velkými uzavíracími kroužky, které prodlužují životnost.
Výkon: Hodnoty odpovídají technickým specifikacím Caterpillarových strojů, včetně výkonu, odezvy, síly kopání a rychlosti.
Příslušné modely
Použitelné stroje: Určeno pro Caterpillar 824G II, 824H a další modely
| Informace: |
| PRŮMĚR VALEC 152.4 mm |
| ZAVŘENÁ DÉLKA 915 mm |
| VELIKOST JAKLU NA KONCI KRYTÍ 70 mm |
| VELIKOST JAKLU U OČKA VÁLCŮ 76 mm |
| PRŮMĚR VÁLCŮ 69.85 mm |
| STROKE 255 |
| TYP SPOJENÍ HLAVICE |
| CATERPILLAR SIS | |||
| Pol. | Část čísla | Množství | Název součásti |
| 1 | 196-2431 | [1] | VÁLEC AS |
| 4J-6374 | [2] | Válec | |
| 2 | 5J-5731 | [1] | STUŽNÍCENÝ VÁL (1-3/4-12-NÁS) |
| 3 | 1J-0708 J | [1] | PRsten nosný |
| 4 | 8C-9173 J | [1] | PEČOVNÍK AS |
| 5 | 151-5174 | [1] | Slitiny |
| 6 | 6J-5541 J | [1] | PEČOVNÍK-O-RING |
| 7 | 2K-3258 J | [1] | NÁHRADA PRO KRUH |
| 8 | 211-0885 | [1] | Hlava |
| 9 | 6V-7742 M | [4] | MATICE CELÁ (M20X2.5-THD) |
| 10 | 196-2435 | [1] | VÁLKA JAKO |
| 11 | 8E-9212 B | [28] | ŠIM (0,8-MM HRUBOST) |
| 12 | 160-6308 | [1] | ŠLAPNÍK S KRYTĚM |
| 13 | 6V-9167 M | [4] | VLCHÝK (M20X2.5X140-MM) |
| 14 | 8T-0667 M | [2] | VÍTKA (M24X3X100-MM) |
| 15 | 173-9779 M | [6] | VÍTKA (M24X3X80-MM) |
| 16 | 8T-8377 J | [1] | PEČÁTKA-HLAVA |
| 17 | 6V-8237 | [8] | Šroubová prstenu (26x44x4 mm tloušťka) |
| 18 | 8T-6743 J | [1] | PRsten nosný |
| 19 | 167-2207 J | [1] | PEČET AS-BUFFER |
| 20 | 439-2698 J | [1] | PEČET-U-CUP |
| 21 | 446-9333 J | [1] | PEČET-MACHÁČ |
