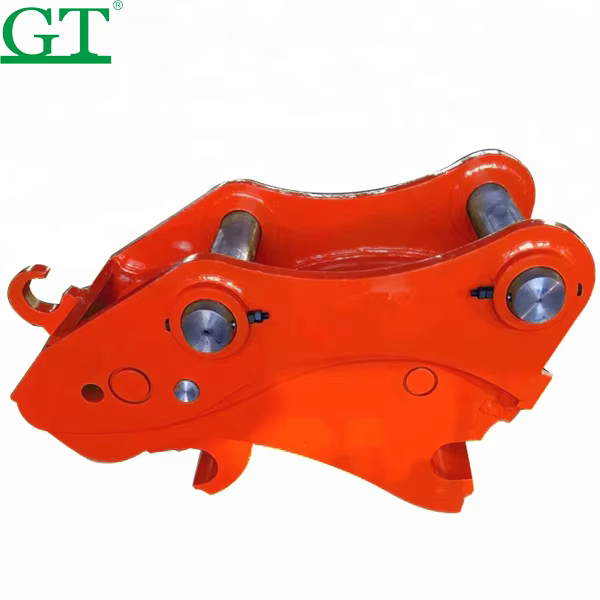

ʼN Graafmasjien Snelskakelaar is ʼn toebehore wat vinnige en maklike verwisseling van graafmasjien-toebehore moontlik maak sonder dat handmatige ingryping nodig is.
ʼN Graafmasjien Snelskakelaar is ʼn toestel wat vinnige en maklike verwisseling van toebehore op ʼn graafmasjien moontlik maak sonder dat handmatige ingryping nodig is. Dit bestaan gewoonlik uit twee hoofdele: die skakelaar wat aan die graafmasjien-arm gemonteer is en die toebehore-spesifieke adapter wat aan die toebehore self gemonteer is.
Die snelskakelaar werk deur hidrouliese silinders te gebruik om die vergrendelingsmeganisme in werking te stel en te ontspan, wat dit vir die bediener moontlik maak om doeltreffend tussen toebehore te wissel. Wanneer dit geaktiveer word, vergrendel die skakelaar die toebehore veilig op sy plek, wat veilige bedryf tydens gebruik verseker. Hierdie funksie bespaar tyd en arbeid op werfplekke waar verskeie toebehore benodig word, wat die produktiwiteit en veelsydigheid van die graafmasjien verhoog.
| Inligting vir verwysing | |||||||||||
| Kategorie | Eenheid | Mini | GT-02 | GT-04 | GT-06 | GT-08 | GT08-S | GT-10 | GT-14 | GT-17 | GT-20 |
| Totale lengte | mm | 300-450 | 520-542 | 581-610 | 760 | 920-955 | 950-1000 | 965-1100 | 980-1120 | 1005-1150 | 1100-1200 |
| Totale Breedte | mm | 150-250 | 260-266 | 265-283 | 351-454 | 450-483 | 445-493 | 534-572 | 550-600 | 602-666 | 610-760 |
| Totale Hoogte | mm | 225-270 | 312 | 318 | 400 | 512 | 512-540 | 585 | 550-600 | 560-615 | 620-750 |
| Arm oop wydte | mm | 82-180 | 155-172 | 181-205 | 230-317 | 290-345 | 300-350 | 345-425 | 380-450 | 380-480 | 500-650 |
| Afstand tussen penne se middelpunte | mm | 95-220 | 220-275 | 290-350 | 350-400 | 430-480 | 450-505 | 485-530 | 550-600 | 520-630 | 600-800 |
| Pen deursnee (Ø) | mm | 20-45 | 40-45 | 45-55 | 50-70 | 70-90 | 90 | 90-100 | 100-110 | 100-110 | 120-140 |
| Silinder stroke | mm | 95-200 | 200-300 | 300-350 | 340-440 | 420-510 | 450-530 | 460-560 | 510-580 | 500-650 | 600-700 |
| Vertikale afstand tussen penne se middelpunte | mm | 170-190 | 200-210 | 205-220 | 240-255 | 300 | 320 | 350-370 | 370-380 | ||
| Gewig | kg | 30-40 | 50-75 | 80-110 | 170-210 | 350-390 | 370-410 | 410-520 | 550-750 | 550-750 | 1300-1500 |
| Werkingdruk | kgf/cm³ | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 | 30-400 |
| Benodigde vloei | l | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 |
| Geskikte graafmasjien | ton | 0.8-4 | 4-6 | 6-9 | 10-16 | 18-25 | 25-26 | 26-30 | 30-40 | 40-52 | 55-90 |
| Sterk veiligheidspin by akkuraat | Hoogs-afskurwende voorste tijgermondontwerp | Versterkte silinder met geïmporteerde olieseëls (Simrit Duitsland-merk)posisie | |||||||||
